评测工程师/Zorro

本期数智评测室迎来H3C最新款的分布式网络套装,拿到的H3C全千兆双频AC+AP网络全家桶中,包括一个H3C MC102-G型号的智能中枢与三个H3C Pl300型号的智能AP面板。这套网络套装采用全千兆一体化设计,拥有千兆中枢、千兆端口与千兆AP,让家庭中的每个房间都可以享受到千兆网速与高性能的网络体验。

AC+AP分布式网络套装具有智能化的功能,可以让家庭网络组网更简便、网络覆盖更安全、设备搭载更高效、管理控制更智能,无惧家中复杂的墙阻隔与大面积。AC+AP分布式网络套装,彻底改变传统路由器单兵作战的不足,彻底解决辐射较大、覆盖面积小、承载量低、用户过多的痛点。

千兆时代下的网络需求

现在的普通家用无线路由器会经常出现掉线、死机等上不了网的情况,需要用户手动重启网络设备,无线网络的不稳定直接导致了智能家居系统的不稳定和不可用,这对于动辄花费数十万元来购买智能家居系统的用户来说,是很糟糕和不能接受的体验。

5G+千兆已经是大势所趋,因为装修一次几年都不会动设备,当下一定要以千兆网线+千兆路由的设备硬件进行配置,所以对于AC+AP的方式进行全屋网络覆盖的布局,极具吸引力。
为何说这款新华三AC+AP的分布式网络套装比较智能,因为具备AP自动发现、发射功率调整、信道调整、地址分配、软件升级、配置同步、断线检测、信息显示等各种功能,都可以轻松管控。

全千兆双频智能中枢

环保的硬纸盒包装很扎实

智能中枢PoE·AC一体化多功能路由模块,集成AC控制器、路由器、PoE交换机于一体,与多个AP搭配组成一套完整网络整体。

外包装有产品的详细铭牌,打开包装盒有很好的内衬

智能中枢本身不发射Wi-Fi,并且集合PoE供电、AC管理、路由器、交换机功能于一体。

H3C MC102-G智能中枢

身材非常小巧,扁长条形的一体机,迷你金属机身很惊艳,可以更轻松安装在家中的信息箱里。常见的信息箱尺寸是250mm×300mm或300mm×350mm,新华三的MC102-G智能中枢尺寸只有227mm×74mm×23mm,这样在信息箱就能给光猫和电源插座预留足够的空间。

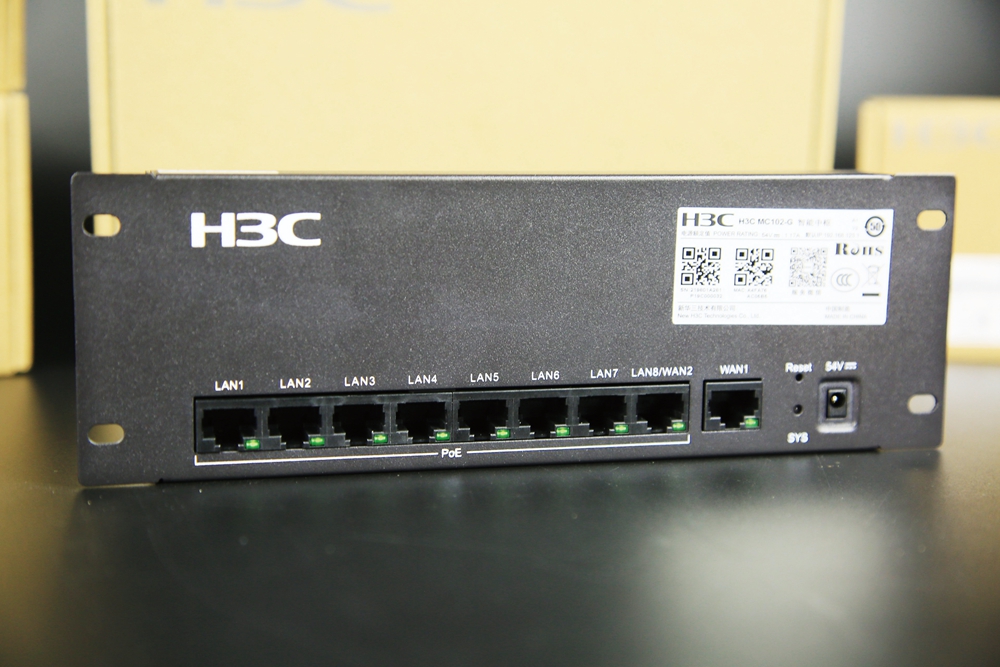

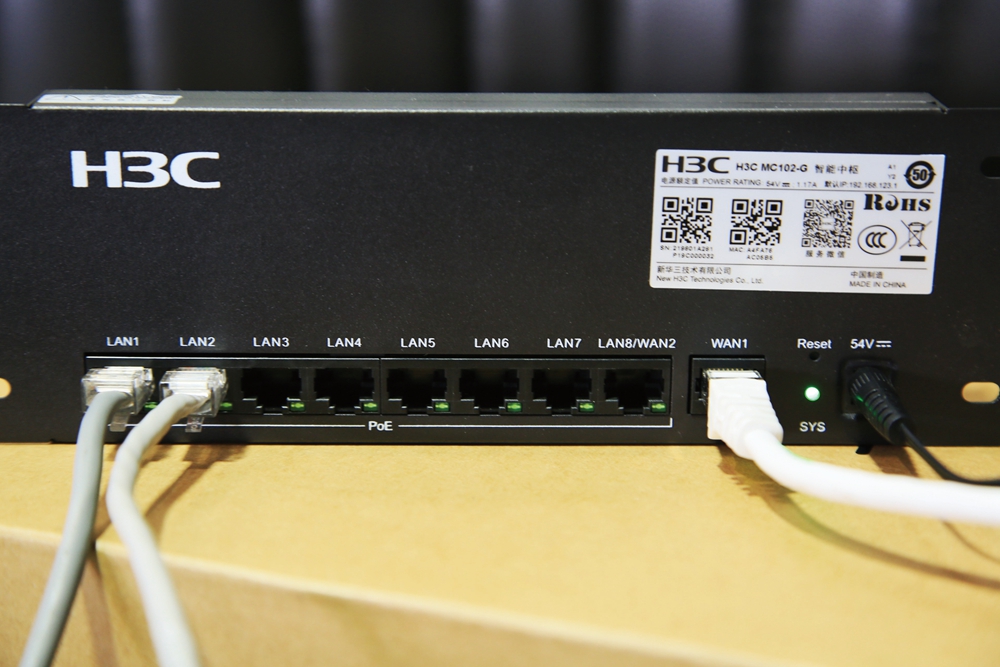

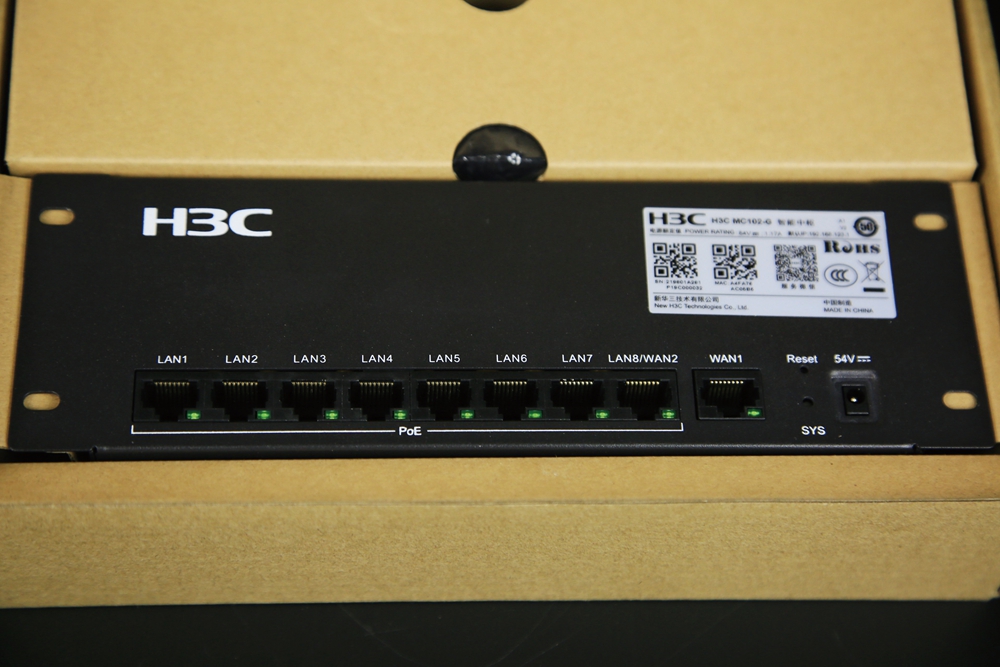

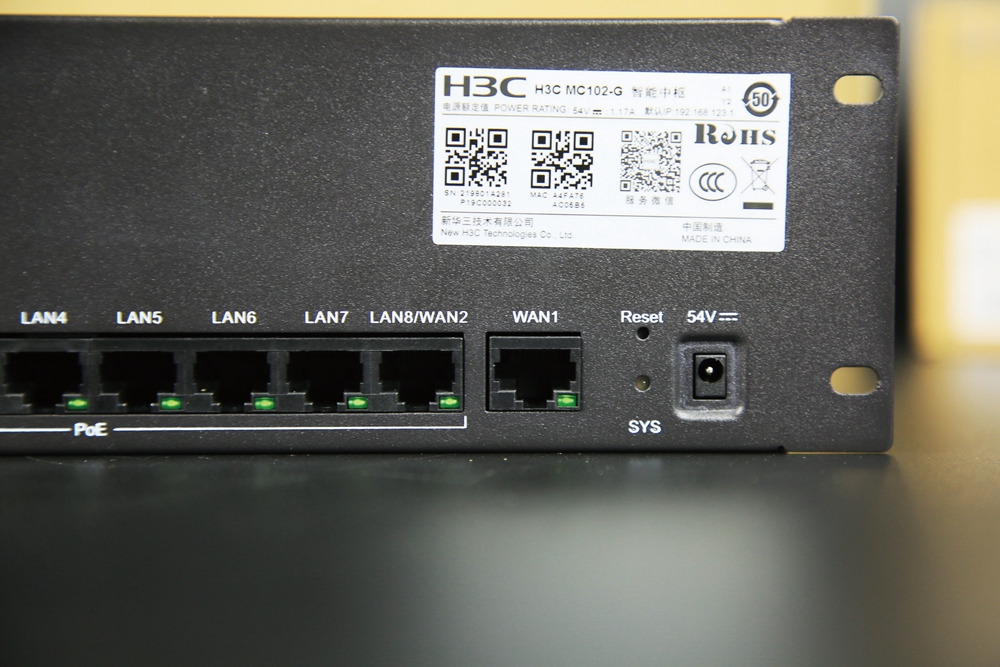

千兆网口特写

1个10/100/1000Base-T以太网WAN口,1个10/100/1000Base-T以太网LAN/WAN口,7个10/100/1000Base-T以太网LAN口,我们可以看到所有千兆LAN口都支持PoE供电功能。PoE技术能在确保现有结构化布线安全的同时,保证现有网络的正常运作,最大限度地降低成本。

我们要知道家里的光猫、普通交换机、普通路由器,都没有PoE供电的功能,但现在很多新房已经把每个房间的AP口安装好。新华三的智能中枢支持全PoE供电,所以每个AP面板无需外接电源,可以直接替换原有的网络面板,只需要一根网线与中枢连接,可以实现最小化的布线,减少施工复杂程度。

外置的驱动电源,整机采用自然散热模式

我们可以看到系统指示灯和复位按键,针状物按住复位键5秒以上,直至系统指示灯快速闪烁,即可恢复出厂设置。绿灯常亮:设备正常工作;橙灯常亮:设备启动或者故障中;橙绿交替闪烁:系统复位中或者PoE异常。

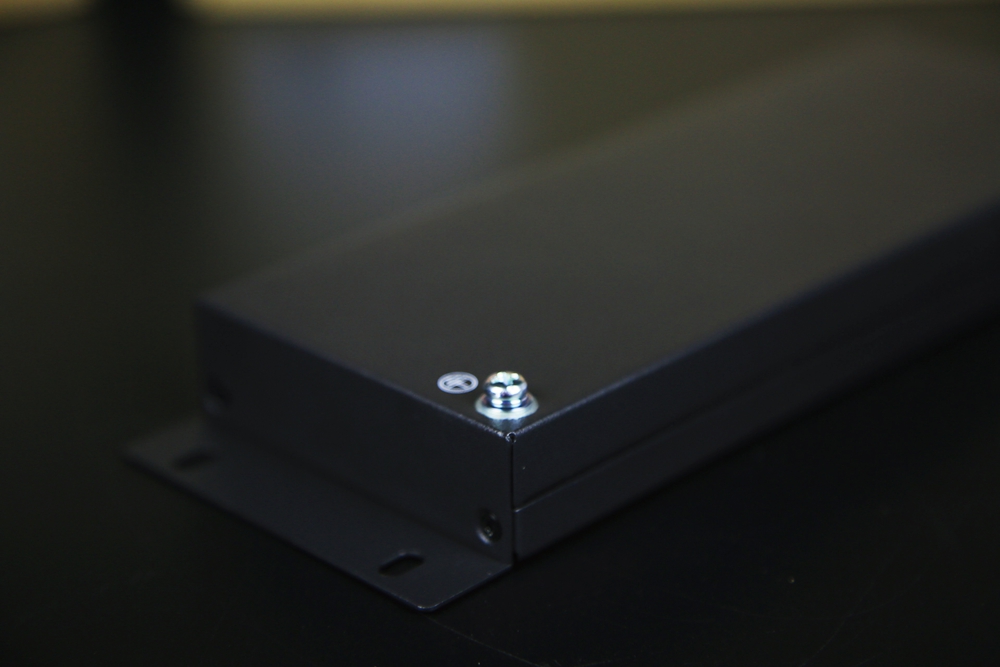

背面接地柱

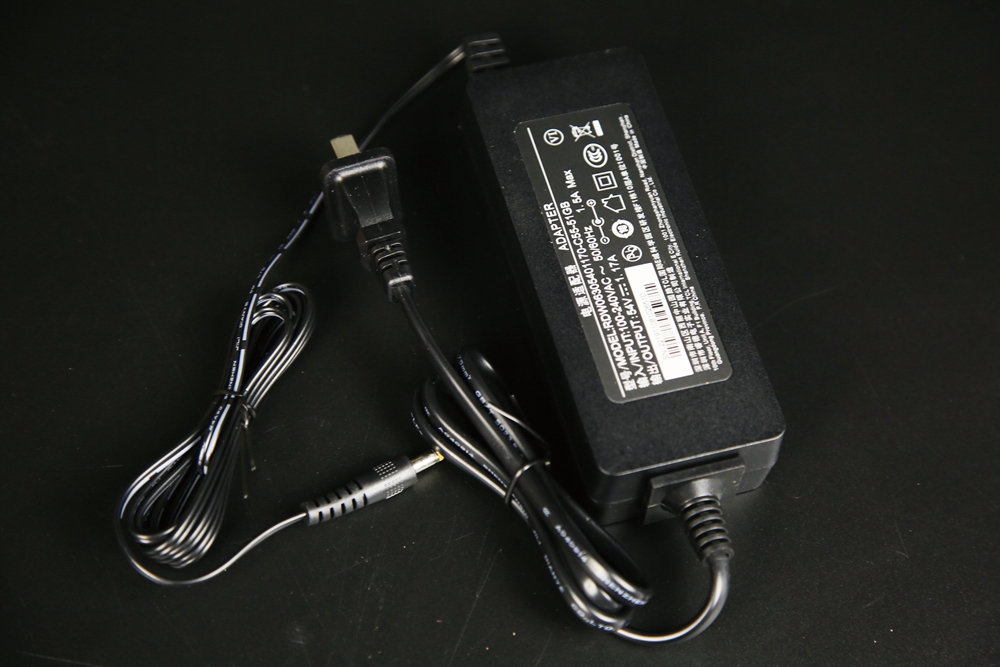

54V/1.17A直流DC电源

智能中枢产品参数

智能AP面板

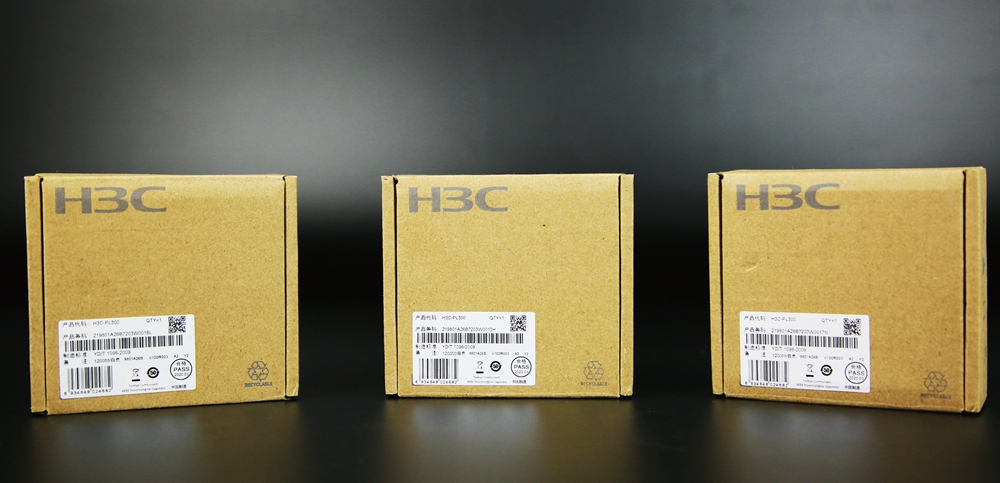

包装很结实很简单

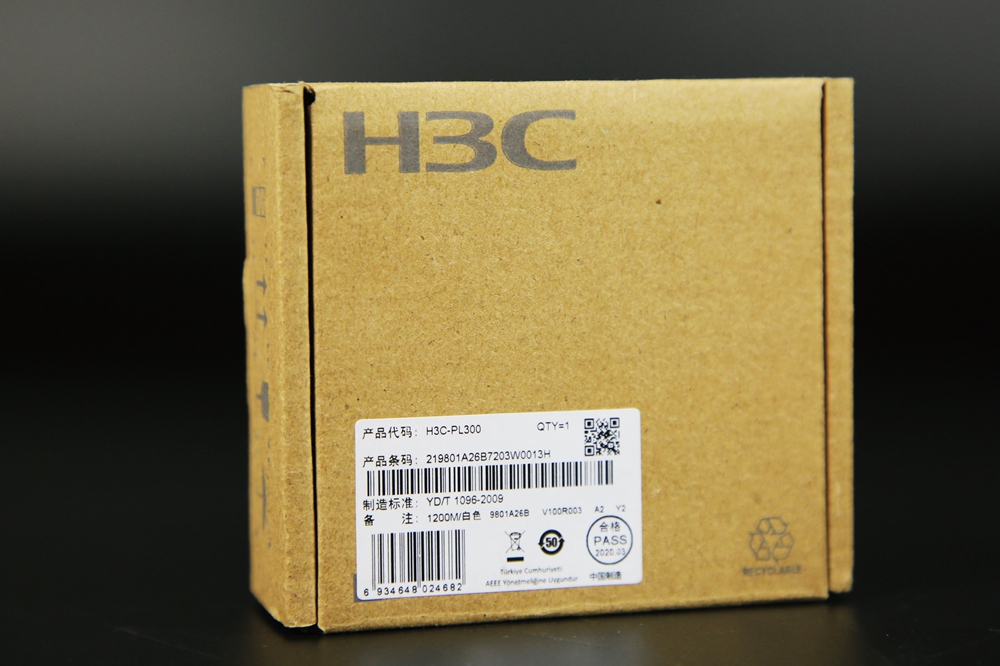

AP包装近照
标准86型面板

除了86式的AP面板以外,这款产品还支持PL310吸顶AP,如果是大堂、客厅、宴会厅等地方,就比较适合吸顶的路由器。

说明书
AP外观设计非常简约大气

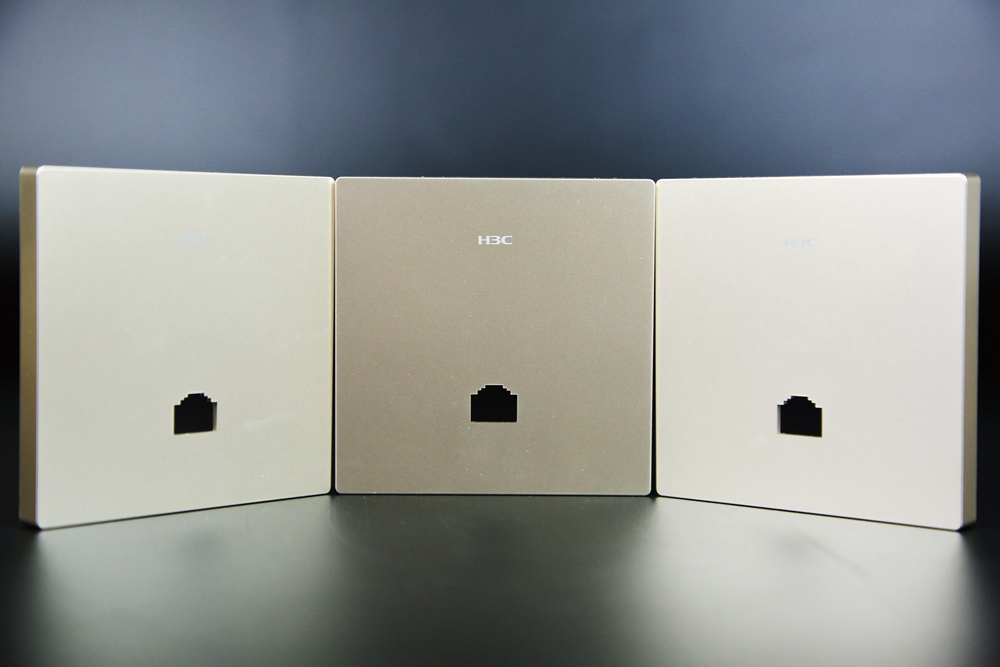

本次拿到的是金色AP外面板,此外新华三还准备了多色面板,可以适合多种装修的风格。

无线速率可以达到1167Mbps的千兆能力,而且是双频并发,可以拥有更快的速度以及更强的接入能力。1个AP就可以覆盖50-60平米,而且可以良好的穿过一堵墙。

这款AP不仅有无线的功能,还有有线的功能,正面可以清晰看到千兆网络端口、系统指示灯、重置孔。

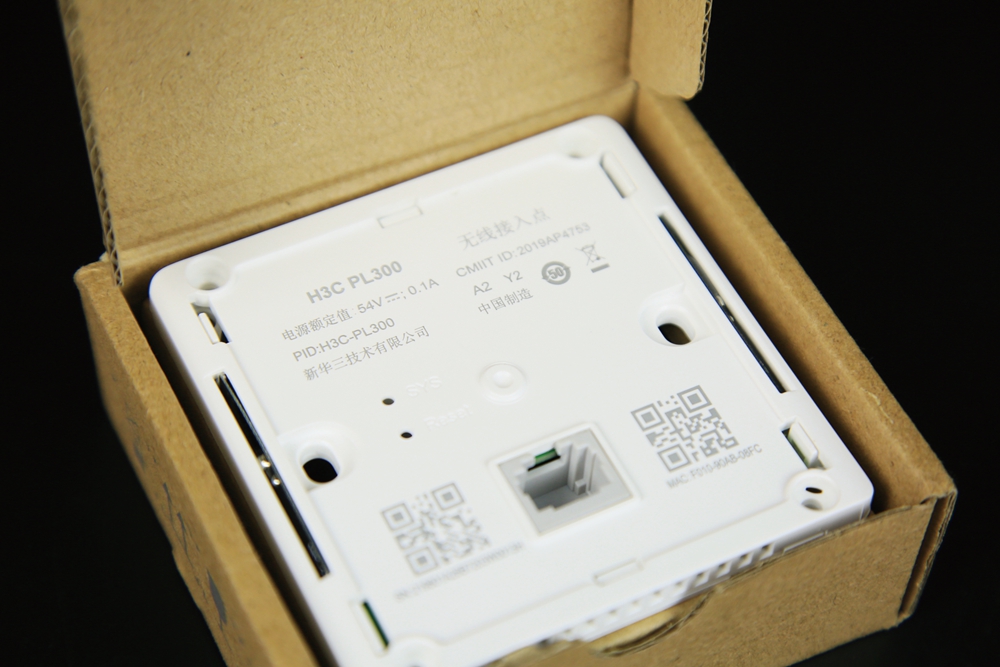

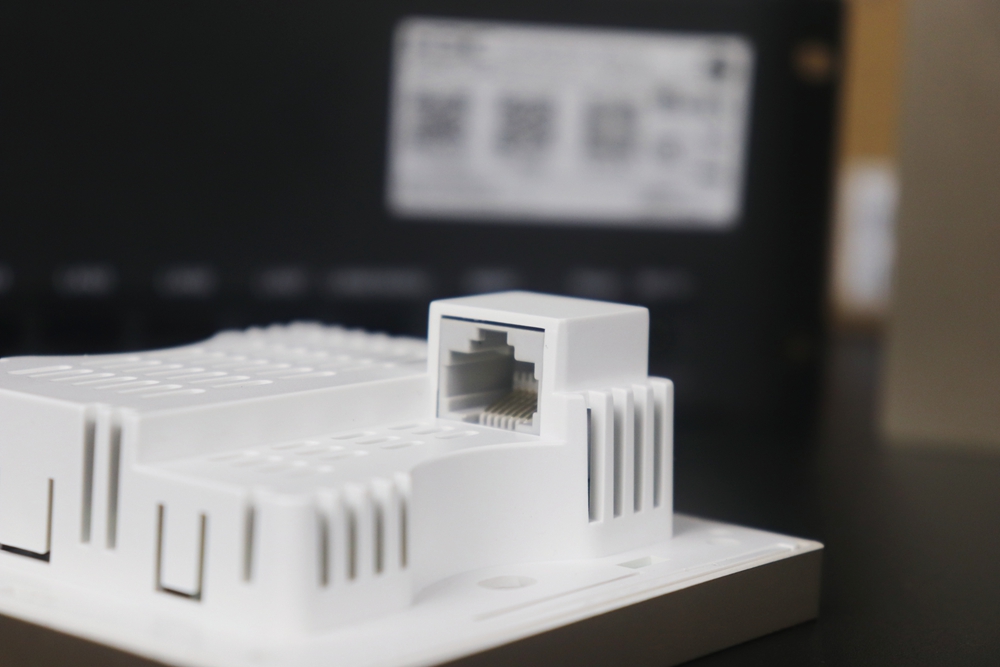

背面千兆端口

得益于PoE供电,后面只需接一根网线,即可传输数据和电力,供电与数据传输距离达百米,无需更改原有的强电布局,施工更加方便。

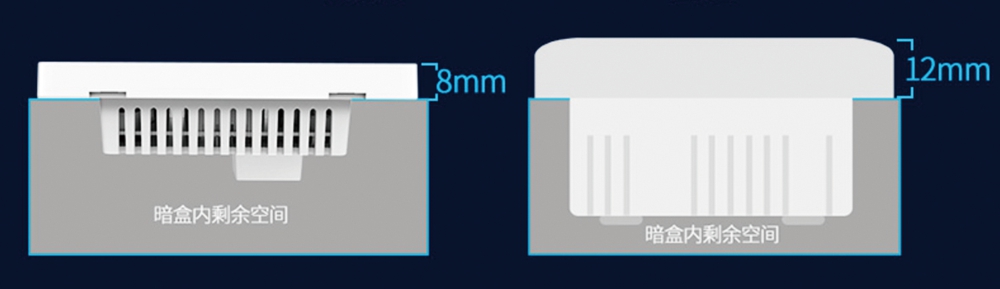

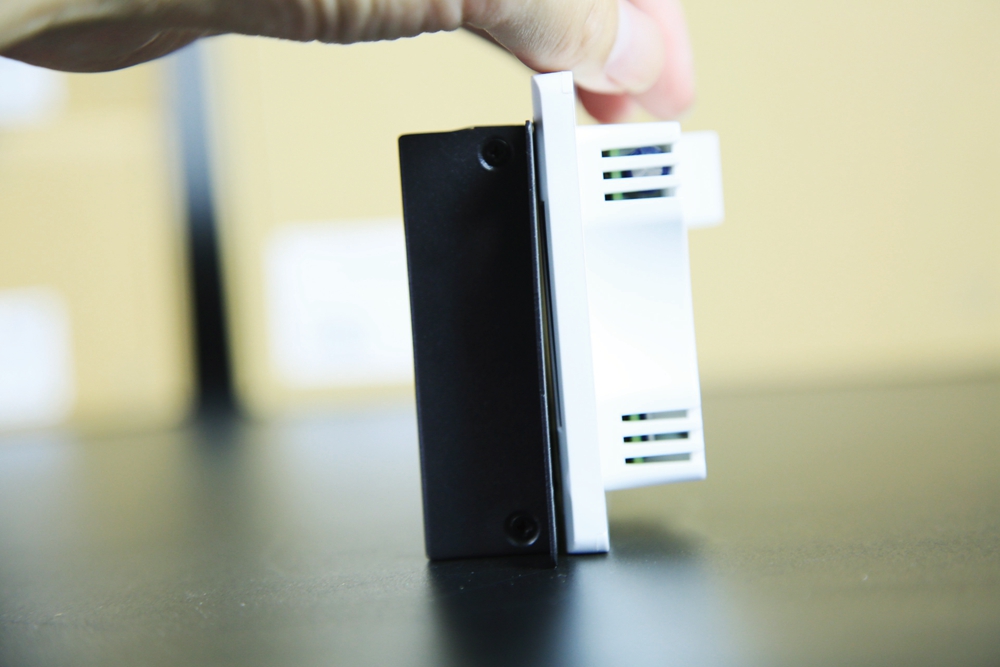

Ap面板嵌入墙体后,突出仅有8mm,与其他的房内开关面板的厚度保持一致,即便与插座、开关联排安装也不会造成突兀。

从此摆脱凌乱的网线和林立的天线!减少误触可能造成的断网。清洁起来也非常方便。

后面板轻薄的设计,缩减了入墙体积,暗盒内的剩余空间非常充足,在布线施工时会很方便,也会有更多的散热空间。

直接将AP面板拧到底部的86暗盒即可,而且底盒的预留空间比传统面板要大的多。
智慧中枢与AP千兆面板的厚度对比

AP智能面板产品规格

配置调试

通过AC统一管理,可以实现AP零配置,测试中我们仅仅将WAN口网线插入智慧中枢,将三个AP通过千兆网线连接到AC的LAN口即可使用。这种极其简单的布线方式,将大大降低智能家居集成服务商的配置与服务能力,并且给予用户更低的使用门槛。

如果是家庭环境,将智能中枢固定在信息箱,将入户光纤或者光猫的网线计入到WAN口中,AP面板通过弱电管道,用网线连接到AC的LAN口中即可,每一个AP面板都是一个优质的Wi-Fi热点。

AP自动发现,无需配置

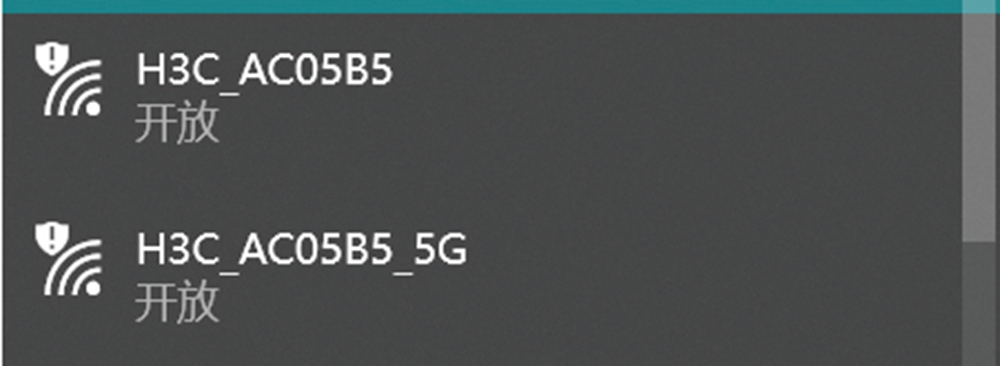

通电后,可以在电脑端看到这两个双频的SSID

新华三网络套装,依然采用IP地址+浏览器这种B/S模式登录WEB管理界面,可以在浏览器的地址栏输入http://192.168.123.1或http://moshujia.com即可进入登陆界面,默认账号密码登陆后进入全中文后台管理界面。

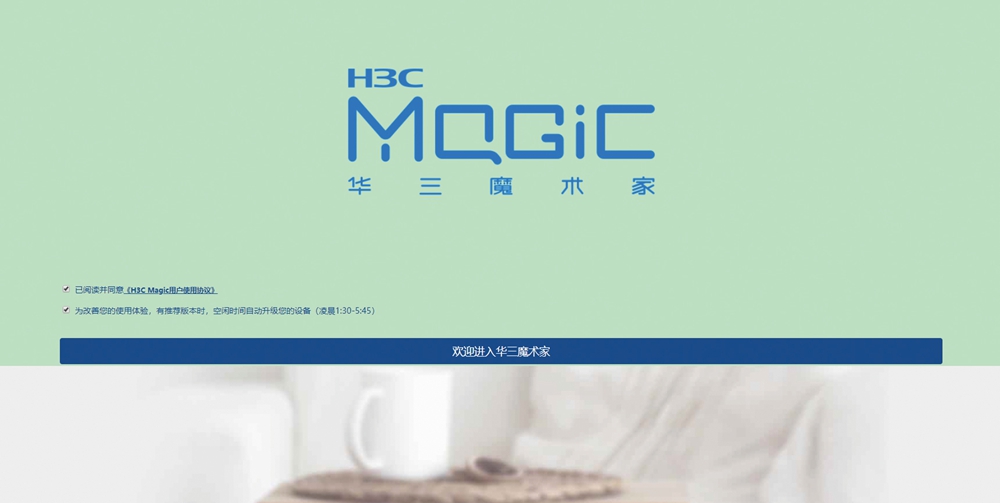

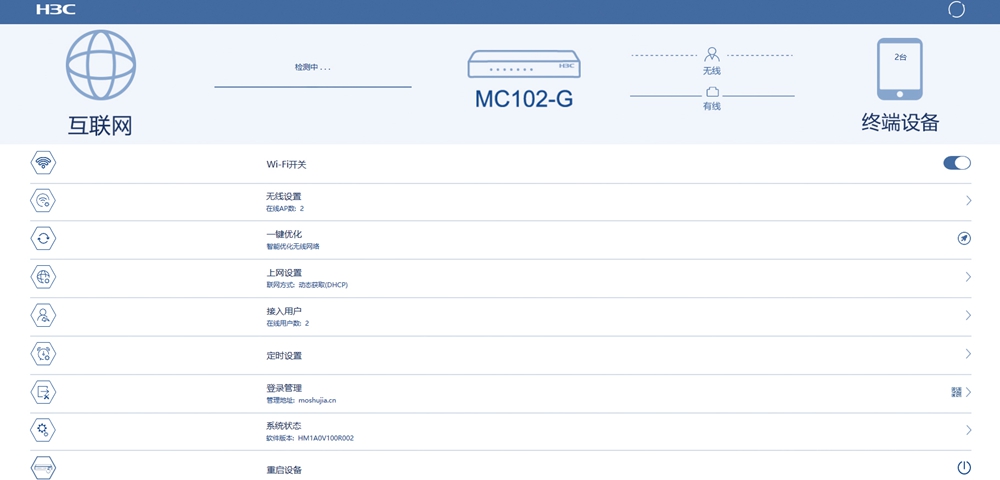

后台欢迎主界面

简化版

简化版的界面,网页配网非常简单明了

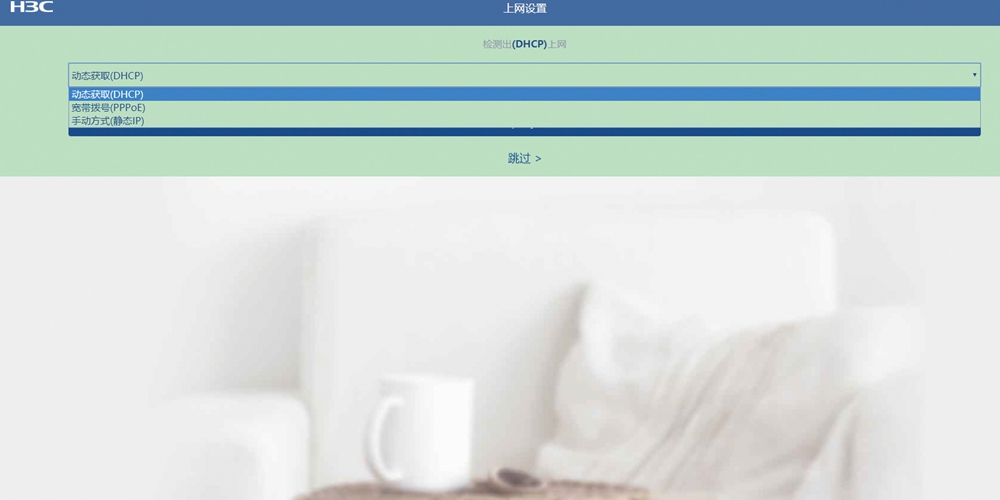

可以通过拨号、DHCP或者静态IP的方式实现网络接入

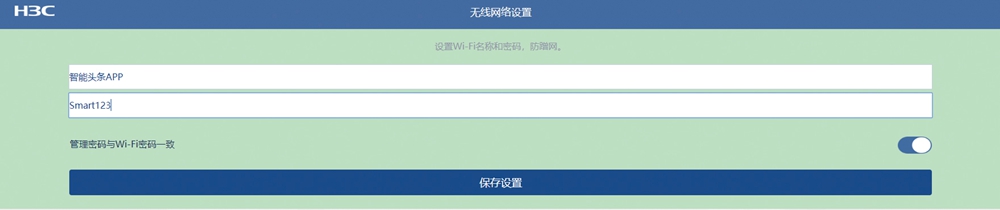

可以设置为中文SSID

8个LAN口足以驾驭大中小户的智能家居户型,用于大四房、大平层、复式结构等也绰绰有余,同时也可以利用于酒店、公寓、宿舍、会议室、商场、KTV等智能化场景空间。

只需要把每个Wi-Fi名和密码一样,就可以自动切换,无缝漫游。

虽然可以用多个路由器进行嫁接的方式进行漫游,但成本比较高,而且效果比较差,美观度也较差,体验也较差,新华三采用AC+AP的覆盖方式更加合理。

每个AP的无线信道可以调整、发射功率也是可以手动调整,减少高密度AP布置环境下各个AP之间的干扰,保证无线信号的稳定性。

信号智能优化

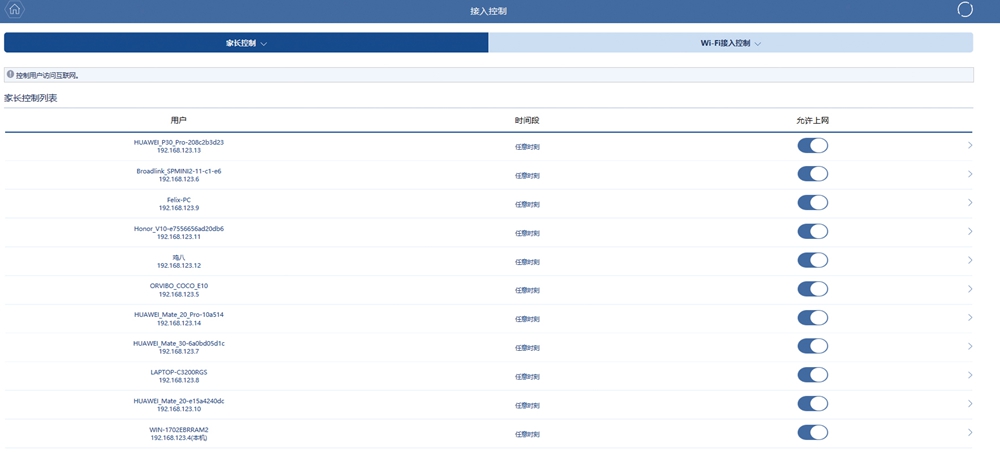

家长控制功能,让熊孩子们收心安安静静学习

专业版

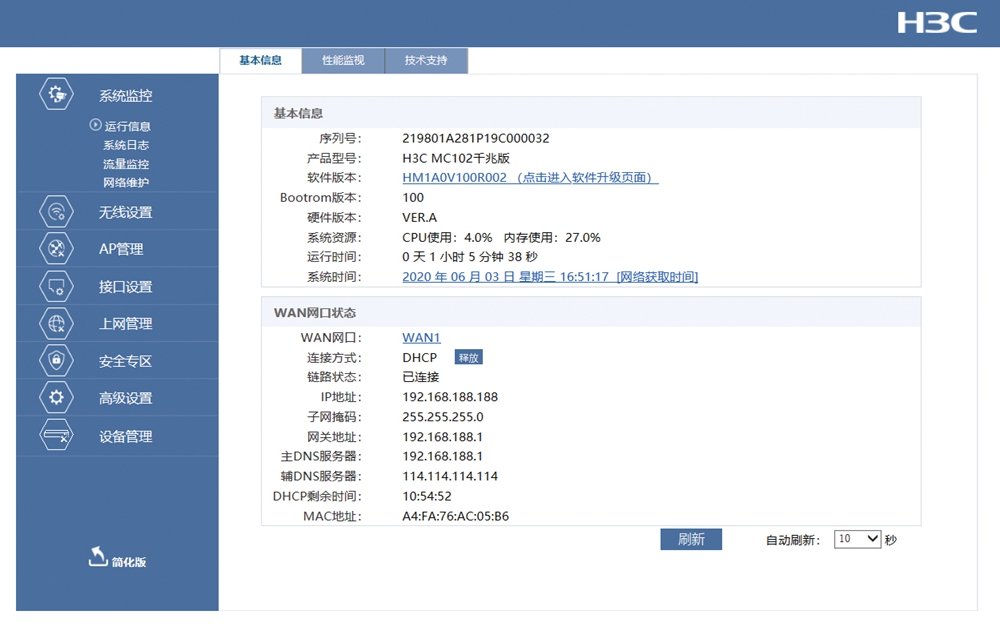

专业版模式的主界面,设置更加丰富

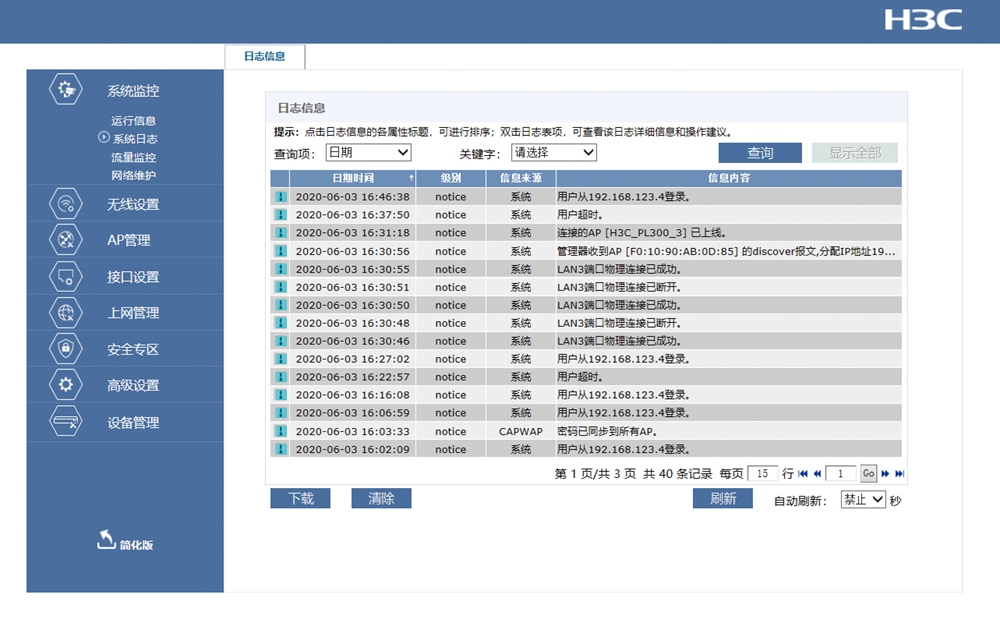

可以看到详细的信息日志
2.4G/5G双频设置

2.4G频段兼容性强,传输距离远,穿墙性能好,5G频段丰富且干扰少,信号传输高速且稳定。

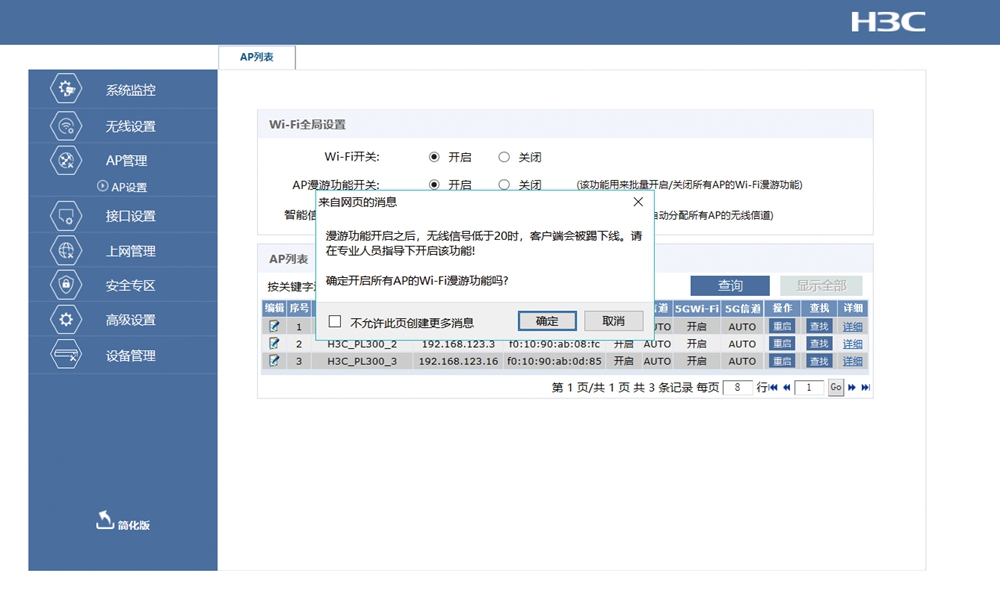

AP漫游管控
每个AP都可以单独重启,不用动整条链路网络的配置。

在Wi-Fi网络中,2.4GHz频段只有3个未重复的信道,而5GHz频段拥有较多个不重叠的信道。 5GHz频段虽然很少存在信道占用情况,但频率越高绕过阻挡物体的能力也就越弱,穿墙难与稳定性理念相背,但是分布式多个AP部署,就可以将5G的优势发挥到极致,让每个房间独享5G信号。

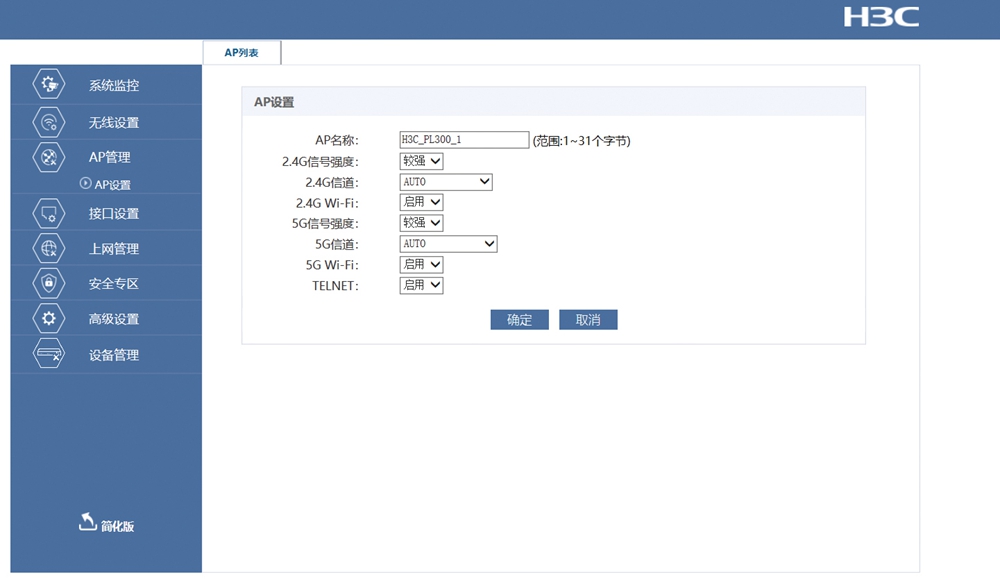

每个AP都可以单独设置,例如信道、强度、名称等。尤其是设备的信号强度,可以让家里保证高品质网络的同时,实现安全低辐射,没必要所有AP的发射功率都调整到最高,以保护孕妇和小孩的身体健康。

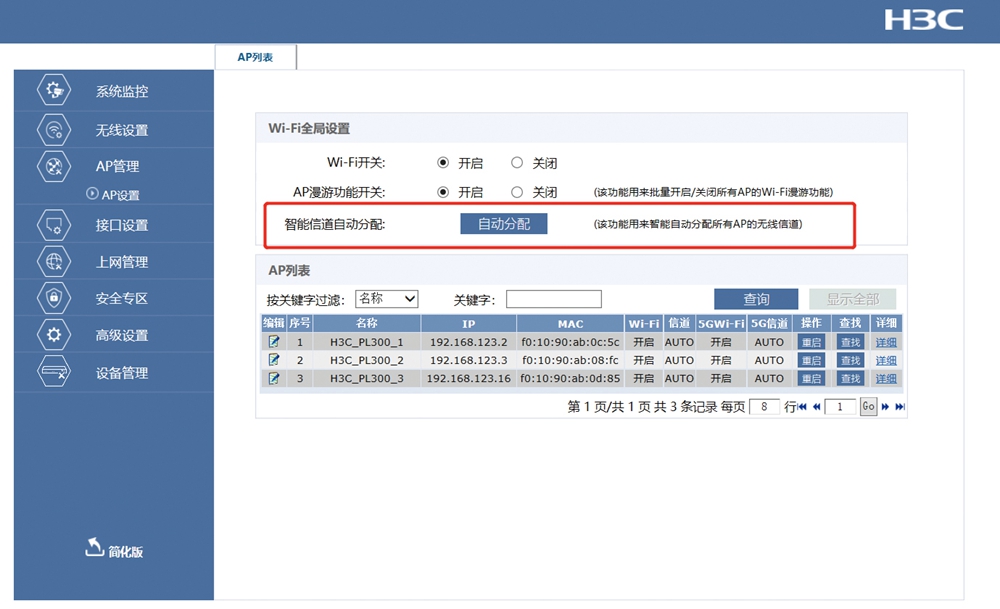

AP信道可以智能分配

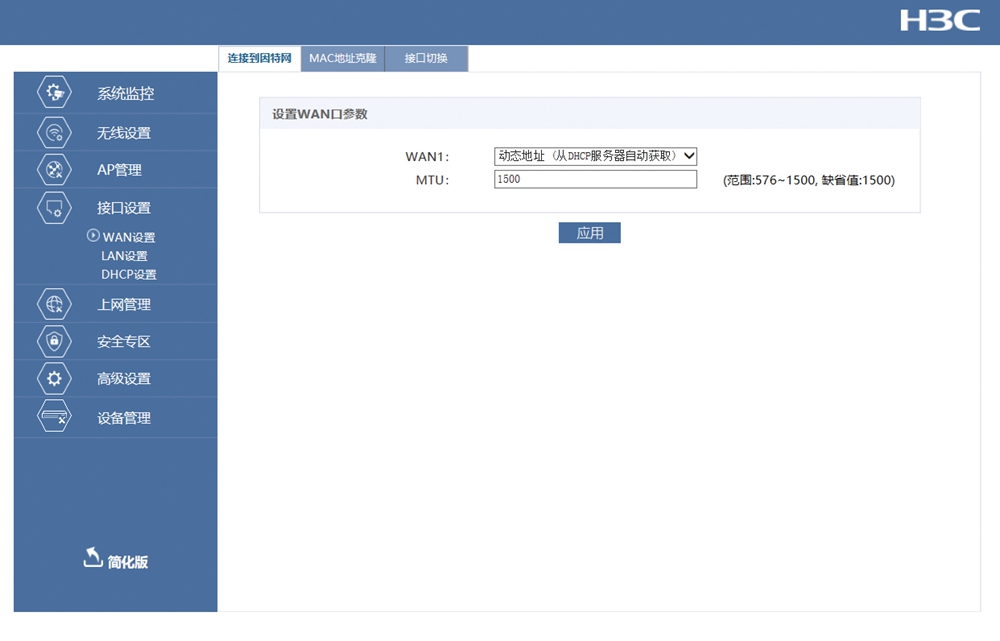

WAN口的详细设置

无线速率是非常不稳定的,受信号强度、信道、工作频率、带宽、干扰、多用户等影响,变化可能非常剧烈。由于Wi-Fi协议的半双工特性,同一个Wi-Fi网络内的接入用户数越多,单个用户的无线体验就会越差,所以传统单兵路由作战的方式不可取。

所有接入到AP的设备,后台都可以清晰看到,并且管理每个设备的访问权限。跑满流量状态下,每个AP的带机量可以达到50-80台设备。如果仅仅是智能家居设备,如智能门锁、智能电饭煲、智能空调的短链接,其连接数可以大大超过推荐数值,非常适合智能家居的重度用户。

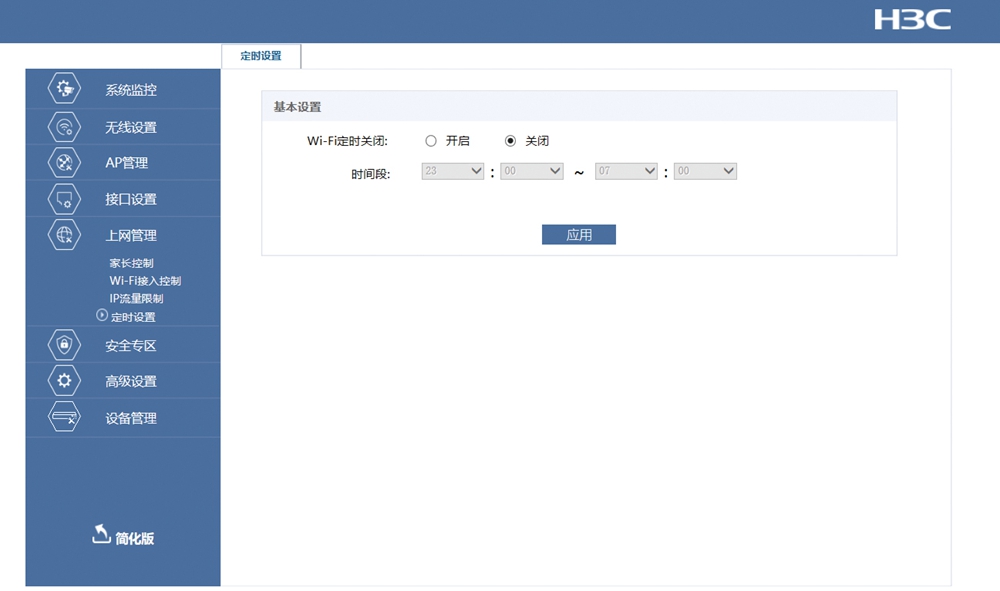

Wi-Fi定时

同时得益于云技术,支持智能云维护,远程云管理,随时在线升级固件,同时也可以设置为自动升级。

APP管理

除了网页端管控以外,下载魔术家APP还可以通过手机进行管理,配置更加简便,支持实时查看网络状态,随心掌控设备。

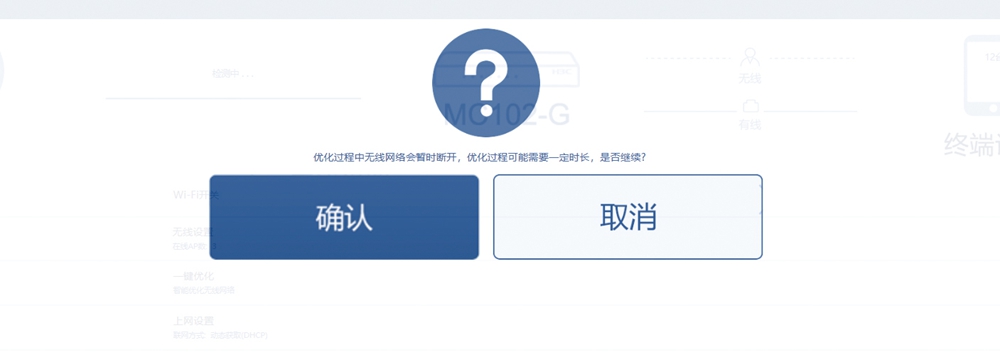

拥有智能优化功能,一键获取Wi-Fi的最佳设置。

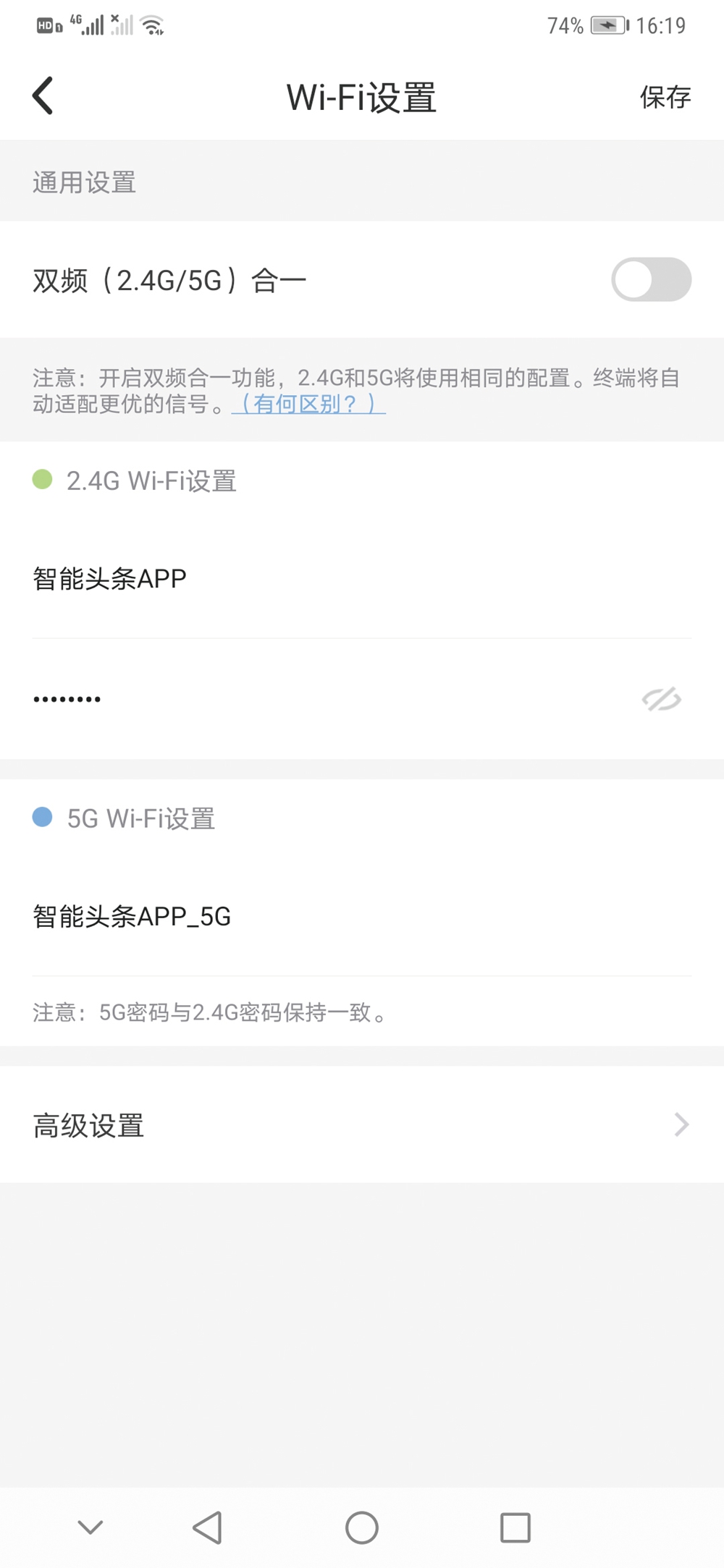

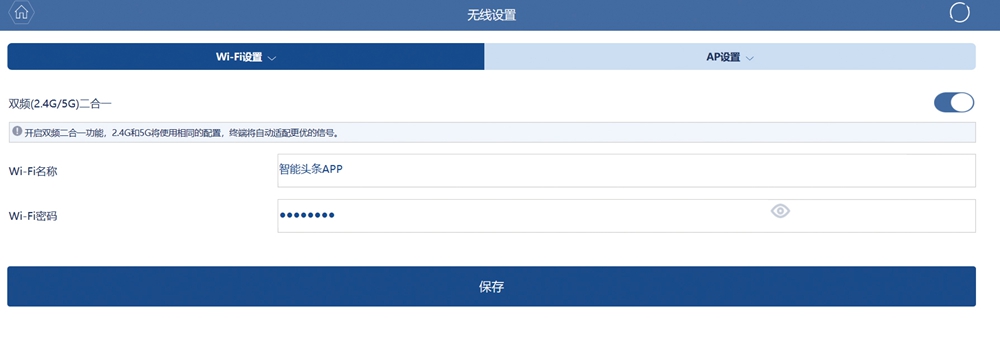

2.4G/5G双频以及SSID设置
本地的网络设置以及定时设置都可以

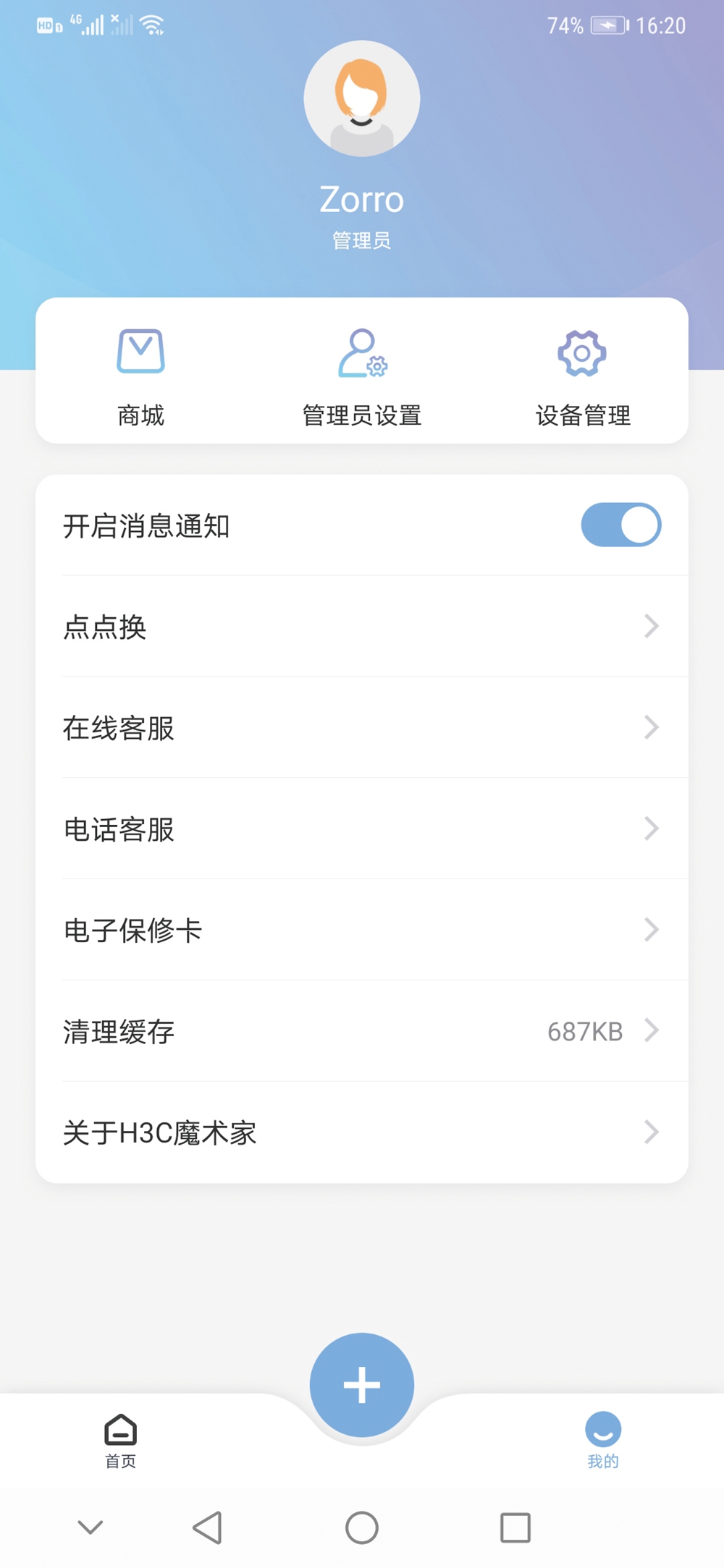

个人用户界面

测试

测试环境为100M带宽,所有连接设备距离为5米。

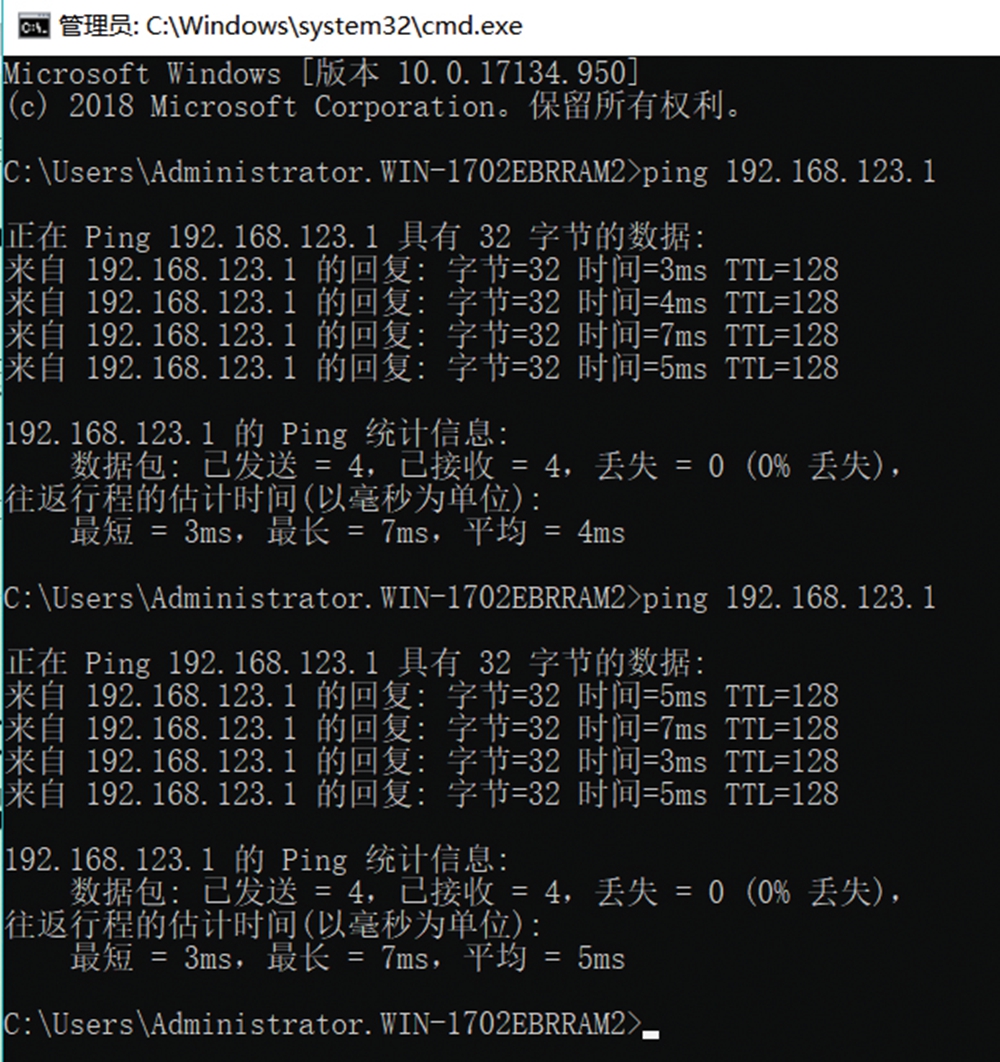

本地数据包反馈稳定在3-5ms

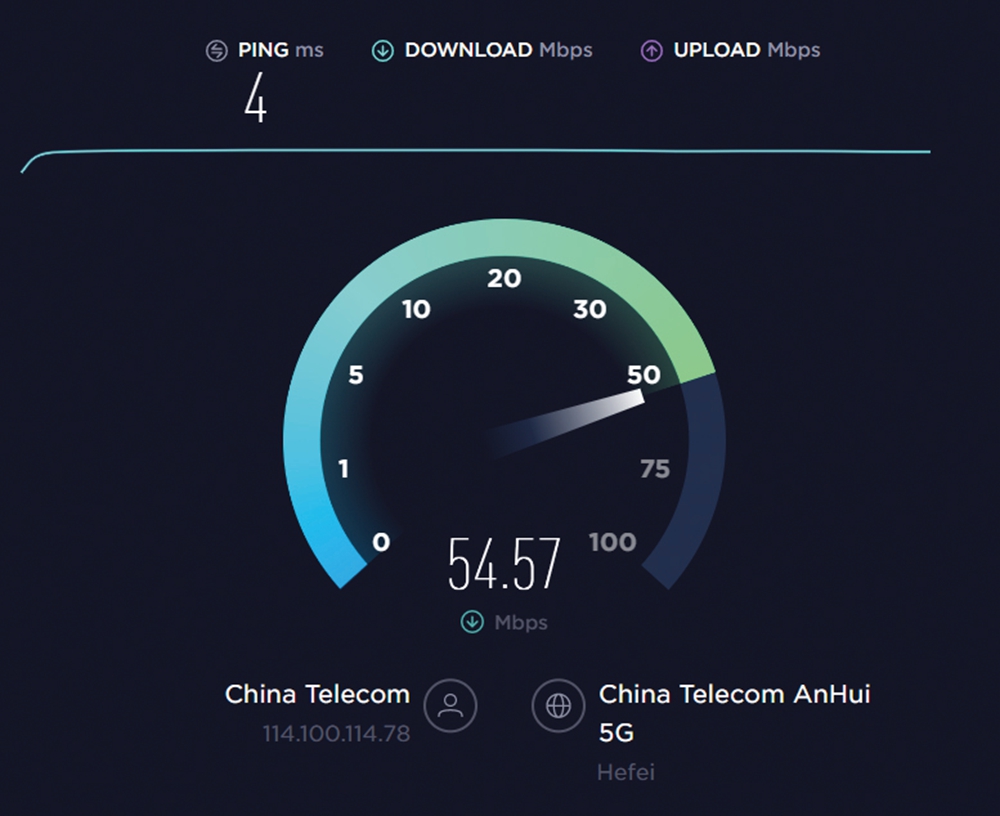

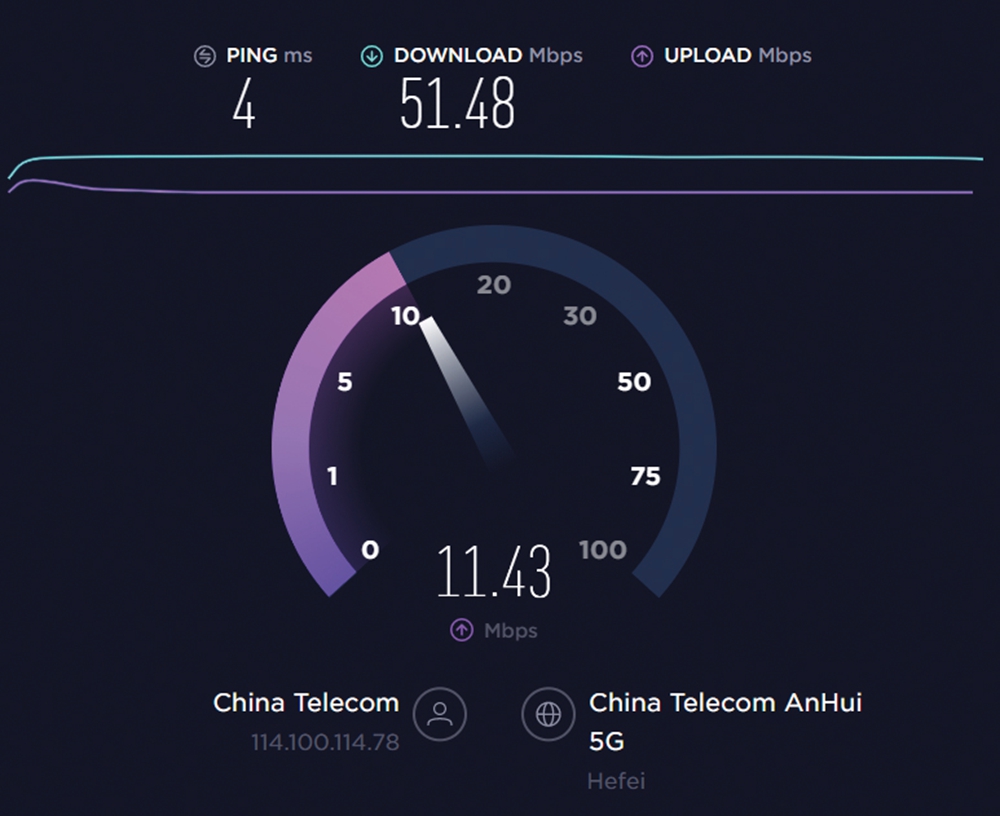

测试环境为二级50M限速的环境下
测试用的是百兆宽带,无论上行还是下行,电脑端Ping值稳定。

2.4G终端协商速率理论最高可达300Mbps,实际测试结果在100-150 Mbps,5G频段协商至最高867 Mbps理论值,实际测试结果在400~500 Mbps。

得益于H3C独有报文加速引擎,可以提升30%转发速率,通过智能带宽分配技术,能为游戏、视频、上网等合理分配网络带宽,带来更加流畅的上网体验。

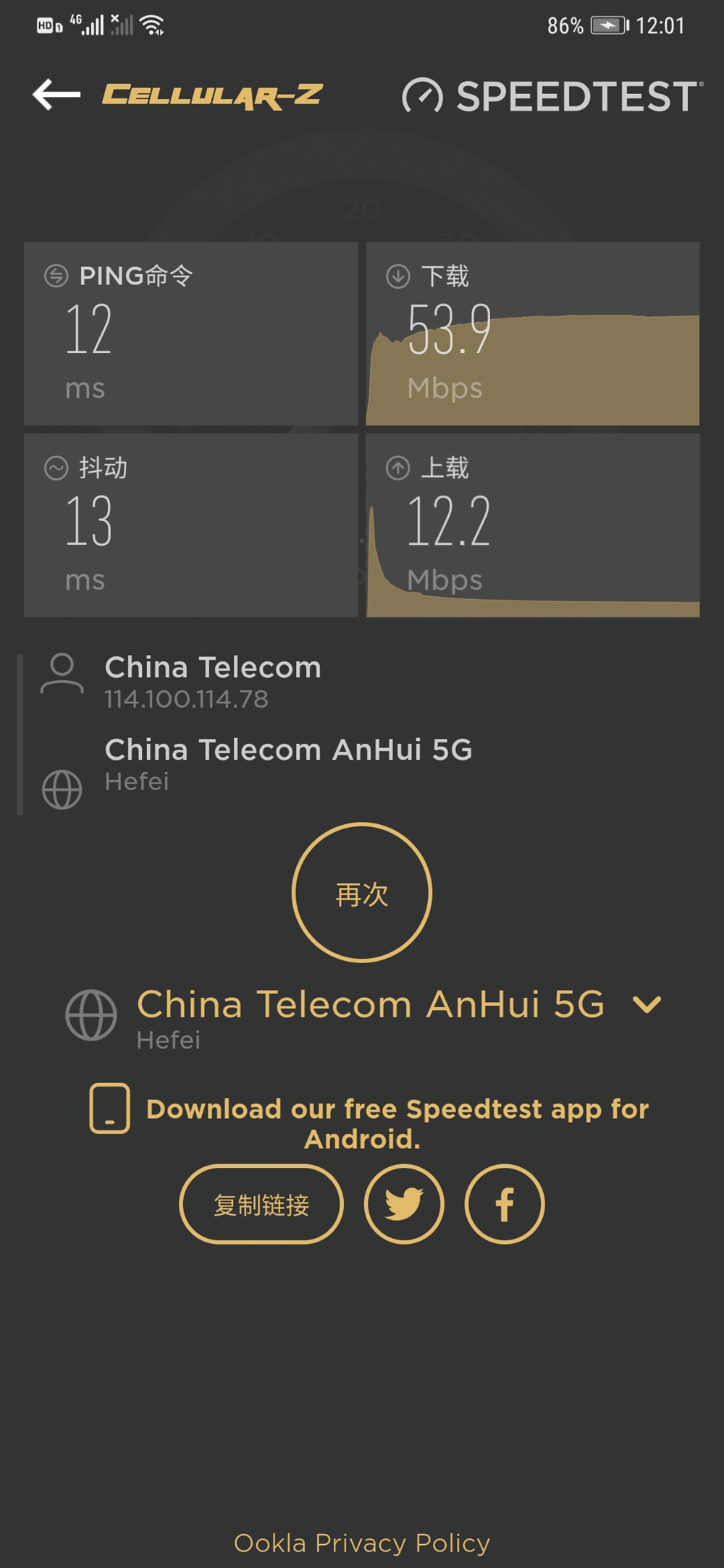

同样的百兆带宽下,手机端的表现

合理分配信道,可以避免信号的冲突。

在“热点”区域内,2.4GHz频段的信道资源会非常紧俏,尤其是智能家居产品遍布全屋的时候,当在同一信道上的接入用户数量过多时,会导致无线空口竞争加剧,使得网络传输性能下降,高延迟将带来智能家居体验感的极具下滑。

图中可以看到,在设置前所有2.4G频率都在6通道,所以我更改了三个AP分别是1、5、11通道,AP之间不会有冲突,我们也看到了2.4GHz信道繁忙、5GHz信道很空闲的实际情况。

对于智能家居体验,5G信号往往可以达到0延迟,例如使用智能客厅影院用AirPlay和DLNA推送5.1的歌曲时,宽带要求较高,低时延的需求应用瞬间显现,而使用新华三的5G AP,可以确保用户在指令下达的第一时间收到反馈。

无线信号的强弱可以使用信号衰减值(dbm)进行衡量,一般在-90dbm~0之间;一般情况下:-50~0之间信号强度很好;-70~~50之间,信号较好,无线网速有所下降;-70以下,信号不是很好,网速明显下降,看视频会卡顿。我们看到5M的测试距离,Wi-Fi信号可以保持在-50~0dbm之间。

得益于H3C企业级软件平台,除了高品质的网速以外,新华三还赋予网络设备更强的安全属性,例如内置防火墙、防攻击、防病毒、防蹭网、防破解等,营造安全放心的家庭网络。

使用方法

目前百兆宽带已经普及,正处于千兆宽带的普及之路上,上网设备与入户宽带不匹配,会直接拉低网速,影响上网体验。我们可以将入户带宽分为三档:<100M、=100M、>100M,同时给予网络设备的选择建议。

对于新华三这款网路套装,建议1-2个房间使用一个AP面板,如果套装内的三个AP不够,可以再购买更多的AP面板,最多支持8个面板,足以应对中小型别墅、大平层、复式楼、跃层和普通大四房的户型,最多可达上千平方的无死角覆盖。增加交换机的情况下,最多可以管理32AP,并且可以通过新华三的后台界面进行统一管理,完全可以应对几千平方的超大别墅项目。

数智评测室观点

除了大平层、大别墅以外,面积不大的跃层或者复式,因为建筑布局复杂,所以也难以获得很好的Wi-Fi路由效果。新华三这款AC+AP套装可以很好的解决Wi-Fi覆盖问题、多设备承载问题以及设备终端管理痛点。
智能家居系统中有海量的设备,需要通过Wi-Fi与云端交互,所以稳定、高速以及多承载,将是享受高品质智能体验不可或缺的要素,尤其是必须注意全屋网络的均衡负载。国内的网络企业越来越重视家庭市场,智能家居市场也亟需专门针对家庭市场,进行网络产品的定制,随着智能家居的普及以及对网络需求的重视,未来家庭网络市场将会呈现重要的爆发期。

虽然这款套装产品,主要用在地产等项目上进行批量安装,也适用于家庭C端购买安装。H3C产品服务于80%以上的世界500强企业,并为政务、金融、能源、电力、运营商等客户提供服务,扎根家居领域的智能网络产品,将给予行业更多的前进动力。
