评测工程师/Nate

总线系统,顾名思义就是将所有的设备通信以及模块集中在一根总线上,是一种分布式智能控制网络技术,在智能家居的项目应用中,总线系统一直以其稳定性、可靠性和可扩展性等优势得到智能家居集成商的推崇。但也因为其布线复杂,特别是电箱内模块的接线繁琐等特点,让很多用户望而却步。面对不断成长与变化的智能家居市场,制造商与集成商都在纷纷转型,寻求新的突破点。

近日,科力屋推出的全新智能家居模块套装,让我们一起来看一下这款产品究竟如何?

开 箱

科力屋新系列模块很美观,采用暗黑色的设计风格,典雅精致。科力屋新系列模块与很多同类总线制模块最大的区别是:每个模块除了保留传统的系统总线接线端子,还创新性提供有两个总线桥接口,通过产品配送的总线桥接件,以插接的方式,可以快速连通相邻模块的系统总线;另外,继电器驱动类模块,还提供有负载进线标准汇流排,不需要再进行负载进线跳线的制作和连接,一步到位,让接线人员只需专注于负载的控制线接线即可。显著提升了接线的效率,并兼顾了电箱的整体美观性。后文会有相关介绍。

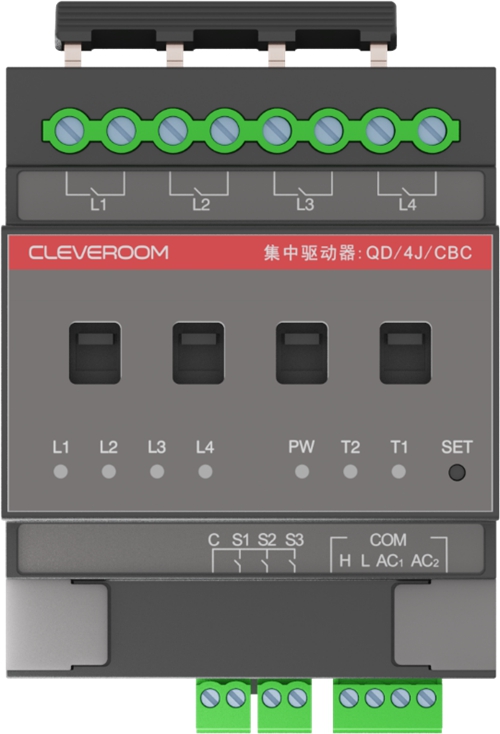

集中驱动器

集中驱动器有多种规格,包括4/6路继电器驱动器、可控硅调光驱动器、0-10V调光驱动器,每个可以提供4-6路驱动输出(驱动对象包括灯光/电器、电动窗帘、电控锁、中央空调、新风、地暖等)。

集中驱动器通过通信总线接受多功能面板的控制,使得多功能面板无需再带高压驱动模块,只需通过管理软件来定义多功能面板各界面的控制对象即可,实现面板操作和高压驱动的完全分离,达到规范强电布线、使用安全和方便日后维护的目的。

A型电源总线分接模块

本次我们拿到的是A型电源&总线分接模块,为智能产品提供15V交流工作电源,带防雷功能,以及过载提示功能,额定功率20W;提供3路总线接线端子(每路可并接扩展),便于电箱外产品接入总线;并提供两个总线桥接口,插接总线桥接件可快速连通相邻模块的总线,极大提升接线效率和电箱美观度。

每个电源&总线分接模块所连接的产品构成一个子系统,并提供有总线级联口(COM)与其它“电源&总线分接模块”连通总线,从而构成一个大系统(自带通讯中继功能,这点非常重要!)

网关逻辑模块

提供有TCP/IP网络连接方式,实现系统的本地电脑调试及互联网远程技术支持;实现苹果、安卓手机APP对系统的本地和远程实时直观控制<即使没有外网,也不影响APP的本地控制>;提供系统时间,并提供87个完全自定义智能化逻辑事件。另外,带微信报警功能——通过微信可实时收到系统所发出的报警信息。

DALI调光主控器

DALI调光主控器内置DALI系统电源;提供64路DALI数字调光信号输出,可对64个LED灯具进行调光/调色温,能够实现DALI调光电源的智能通断电。无需连接第三方软件,可以直接通过科力屋系统调试软件进行DALI灯光系统的完整调试。

DMX512调光模块

DMX512调光模块提供有不同的型号,可以同时对2-16路的灯光设备进行调光调色,提供DMX512数字调光信号输出。

背景音乐模块

自带4路音源输入接口(2路外接音源+1路TF卡+1路FM);输出2路立体声,每声道最大输出功率15W (24V,THD=10%);允许指定TF卡中的某个声音文件进行播放;报警出现时允许自动插播TF卡中所指定的报警声音文件。

多功能协议适配器

多功能协议适配器提供两种工作模式:(1)协议控制第三方设备;(2)协议对接第三方面板。

协议控制第三方设备

可以对接控制第三方8或16个总线型<485/232/Modbus>设备。系统集成商可以自主轻松整合第三方的总线型协议类电动窗帘/窗户、晾衣架、背景音乐、新风、地暖、投影仪、功放、蓝光机,等等,让系统集成变得轻松自如。

协议对接第三方面板

可以对接第三方8或16个总线型<485/232/Modbus>面板,每个面板最多可以对接8个按键,提供强大而且灵活的面板控制、面板按键状态查询和反馈预置一体化功能。

中央空调适配器

科力屋的中央空调适配器通过协议对接的方式,控制16路或64路任何品牌的MODBUS/485协议的中央空调。中央空调的定时控制、远程控制、联动节能控制等均可轻松实现。

指纹锁适配器

科力屋指纹锁适配器,目前对接有“耶鲁凯特曼”、“豪力士”、“爱欧易”、“优么”等品牌智能锁,实现家人开锁微信提醒、胁持开锁提醒、开锁联动情景、远程开锁等高级智能化效果。

12路干接点模块

“CRM-Dry/12”型 干接点模块提供有12路干接点输入接口,可以接入任何第三方的传感器或普通开关面板(包括翘板按键面板和自复位按键面板),传感器或普通开关面板按键(干接点)的引发动作(控制对象)可以自由定义。干接点模块使接入系统的任何第三方普通开关面板变身为智能控制面板,显著提升了科力屋系统的性价比。

OLED多功能集控面板

OLED多功能集控面板,拥有10个金属按键(含面板中间竖条上下按键)+OLED触控屏,操作十分直观扁平化,无论是老人小孩都可以轻松使用,解决了系统集成商和用户的诸多痛点。除了实体按键,用户可以直接通过OLED面板屏幕触控,完成智能家居的控制。面板背部采用磁吸式设计,安装十分方便。在使用过程中,还可以自行设定产品按键的功能,便捷高效。

模块的系统总线连接

总线桥接件

绝大多数总线制系统厂商的智能模块,都需要手工制作系统通信总线(一般为4芯线,也有2芯的),每个模块都要连接系统总线,接线耗时耗人工。

科力屋2020年新上市的系列卡轨式模块也提供有总线接线端子,更重要的是,还创新性提供两个总线桥接口,通过插接总线桥接件,可快速连通相邻模块的总线,极大提升系统总线接线效率(比传统的端子接线至少快20倍以上)和电箱美观度。

继电器驱动模块进线的连接

集成商朋友应该清楚在传统模块中,需要进行负载进线跳线的连接,制作非常麻烦,但是在新款科力屋智能模块中提供有插接式负载进线标准汇流排,不需要再进行负载进线跳线的制作和连接,节省了大部分安装时间提升了效率,并且外表十分美观。

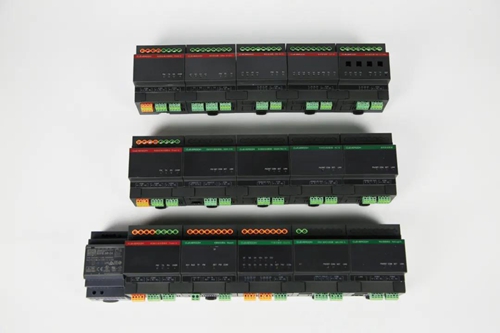

接线前

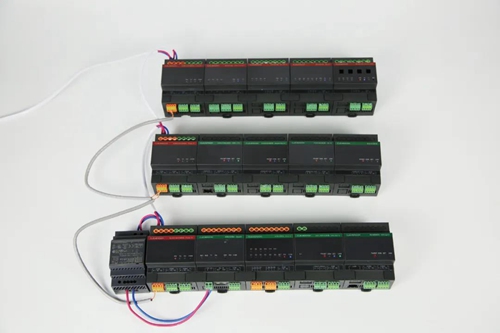

接线后

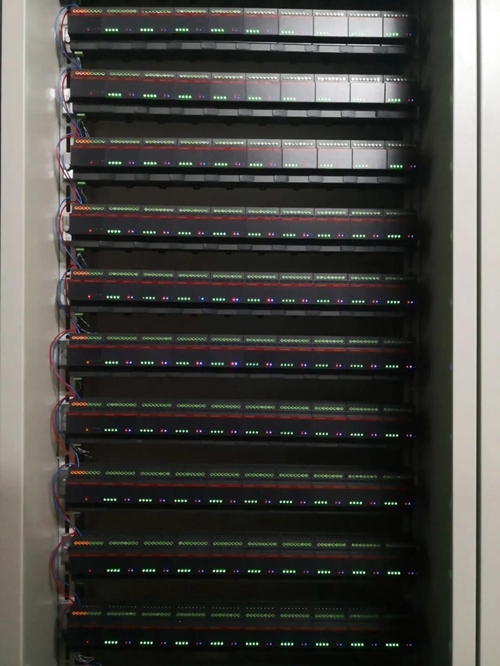

接入电箱展示效果

电箱内模块的接线:对于每一排模块,只需要通过总线桥接件插接,即可快速连通相邻模块的系统总线;上下排模块之间,只需要连通电源&总线分接模块的COM通讯口,整个电箱就完成了各模块的总线通信连接。

设备调试

从科力屋官网下载系统调试软件,安装完毕,通过局域网连接网关登录系统之后,即可自动搜索所有安装的产品,并可以直观对每个产品进行设置和调试。

科力屋系统仅需鼠标简单的选择,就可以完成该事件的设置,点击软件左上角的产品编址,我们可以对这些设备进行编址,以灯光为例,双击设备,我们可以看到编址界面,此时便可以通过软件设置灯光的开启/关闭的模式,延时关闭的时间,产品的位置以及参数,非常的直观。不同的设备拥有不同的功能,每一个环节都细致入微,多种模式调节,功能强大而齐全,能够满足各种场景下的调试需求。

调试完毕后在软件的主界面我们可以看到所有控制的设备以列表的形式陈列在界面中,此时用户可以通过PC端进行操控,右键点击所选设备,可以直接打开或者关闭。

传统的智能家居系统需要将用户隐私数据、逻辑处理数据存储在云端,存在泄露数据风险,而科力屋的云端只负责APP的远程控制以及报警信息的远程推送,用户隐私数据、逻辑处理数据依旧存储在客户家里,当家中断网,用户依然可以正常使用智能控制系统(包括APP的本地控制),不会受到影响。

手机APP

当用户忙碌了一天回到家中,第一件事肯定想要打开空调,坐在沙发上,打开音乐静静的喝上一杯,但是上述操作都需要开关或者遥控器才能实现,甚至还需要跑几个地方去完成。但是使用科力屋的APP就可以解决上述问题,打开手机APP,注册登录用户,所有的设备均呈现在手机上,此时用户可以通过手机APP调节家中智能设备,无需起身寻找遥控器和开关。

同时,用户还可以对设置家庭情景模式,比如在会客厅见客人时,需要调亮灯光,打开音乐开始聊天,不过开关即使是通过手机一个一个开启还是比较麻烦,此时,我们可以通过面板或手机开启情景模式,一键完成多项设备的操控。APP和PC调试器,设定使用场景,通过设备之间的联动达成全屋智能的效果。智能家居不是一个单独的个体,而是多台设备组合起来成为智能家庭的重要一环,比如开启观影模式时,窗帘自动拉上,灯光自动关闭调整为最佳观影状态,设备之间各司其职,完成智能场景的联动。

炎热的夏日,用户肯定希望回到家就能体验空调的凉爽,但是利用空调将室内变冷是需要时间的,这段时间用户就只能等待。但如果想要提前开启空调,只需要通过科力屋APP提前设定即可,在回家的路上,通过手机打开空调,这样用户回到家时就会非常凉爽,省去了等待的时间。通过手机APP,我们还可以设定灯光的明暗,家电的运行状态,情景的设定等操作,实现了人在异地,却对家中的情况了如指掌。

数智评测室观点

经过这段时间的评测,我们认为科力屋的智能模块是一款非常优秀的产品,通过总线桥接件解决了传统模块总线接线繁琐的难题,相关驱动类模块还提供有负载进线标准汇流排,也让安装人员节省了大量的负载进线跳线的制作和连接时间。整个接线过程我们并没有花太多功夫,对于集成商而言肯定是大大的福利,而后台调试设备的全面性以及手机APP操作的便捷性,也是这款设备的一大亮点。科力屋在创新的基础上,不断解决用户痛点问题,相信这款产品一定可以在总线智能市场带来新的突破。
