2019 Cetron智能家居网络设计方案大赛9月人气奖获奖案例

案例提供:江苏舒享智能影音有限公司

投稿工程师:郭强

技术工程师简介

郭强,江苏舒享智能总经理, CEDIA认证工程师、HDL认证工程师、智能建筑系统工程师、THX认证工程师、声学工程师、美国百威认证工程师。他坚持的设计理念是:前瞻趋势、遇见未来,用成熟稳定的解决方案,满足客户现有的需求,适当预留,应对科技升级需要。

江苏舒享智能影音有限公司

江苏舒享智能影音有限公司是淮海经济区专业智能家居、家庭影院和家庭卡拉OK服务商,为客户提供一站式的智能家居、家庭影院解决方案。企业的主要服务项目包含家庭影院定制、家庭卡拉OK系统设计、视听室设计、背景音乐系统设计、智能家居系统设计、多媒体会议系统设计、大型KTV娱乐系统设计等。

项目概述

国信君邑位于江苏省徐州市新城区,总面积1000平米。背依龙山,怀抱大龙湖,占地面积15公顷,容积率0.46。国信君邑作为高档法式别墅其风格独特,内部格局方正大气,将古典与现代美完美结合。

客户需求

业主家的智能家居设备数量较多,全宅智能家居控制系统平台是河东HDL,灯光控制回路106路,空调远程控制15个内机,可视对讲系统(1台室外机+4台室内机),4套电动窗帘、4台背景音乐分体式主机、8台1080P网络摄像头、客厅影院、全景声影院。电信光纤入户、500M宽带独享。

作为千平别墅,项目楼层较多,每层楼的面积大,且房间多,对网络覆盖、网络稳定性等要素提出了极高的要求。在充分了解了市场现状和客户需求后,我们选择了智能家居 Wi-Fi 解决方案的领导品牌Cetron作为这个项目的网络负载。

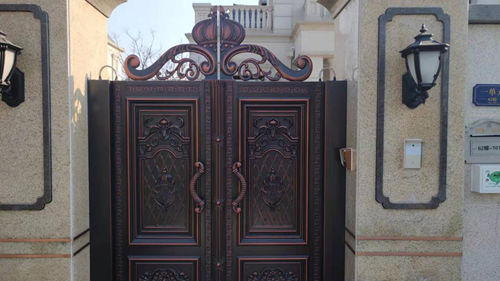

客户家大门和侧门可视对讲系统
花园一角,午后小憩

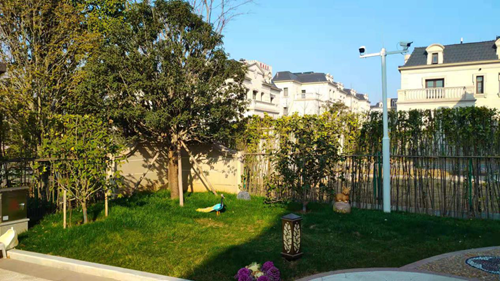

花园1080P网络摄像头监控

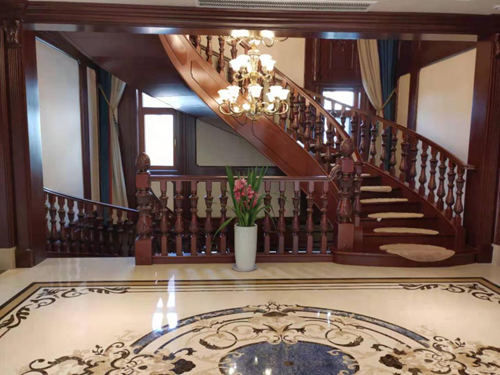

一层楼梯转角

业主家采用了沉稳大气的中式装修风格,以深色为主的色调,很好的烘托出了古典、古香古色、端庄大气的意境。

无线覆盖方案构建过程

国信君邑项目的楼层较多、面积大,且房间多,对我们前期的设计、部署、实施都提出了极高的要求。最初业主家的光纤入户是在负一层,业主家已有的光纤已经老化,加上后期维护问题,我们把入户终端放到了车库。通过重排布线,最后在负一层和二层各设置了一个弱电箱。

部署思路

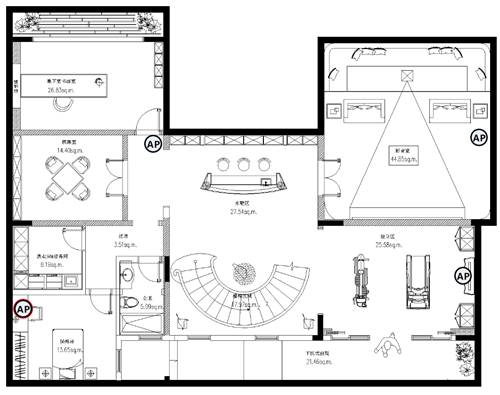

地下室部署图

负一楼影音室布有一个智能控制箱,对网络需求高;房间隔音的墙壁也是较厚的,考虑这些因素,我们在这个房间部署了一台Cetron AP100C V2,大面积覆盖这个房间。

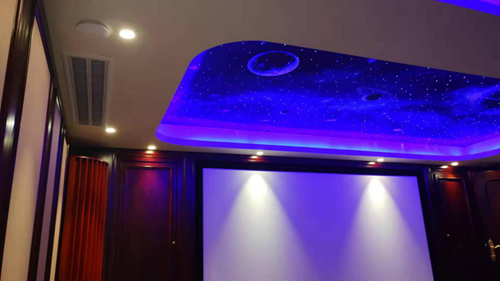

影音室吸顶AP部署

在健身房和楼梯开阔区域中有一台背景音乐分体式主机和一个智能控制箱,一个墙面AP足以满足这一区域的用网需求;保姆房布一个墙面AP即可。

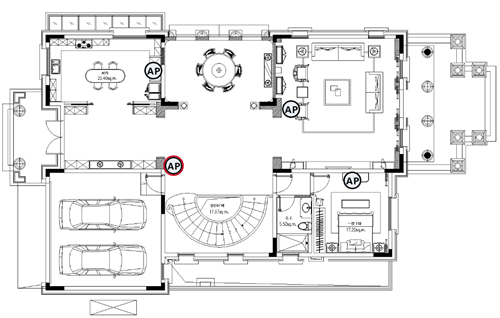

一楼部署图

一楼客厅人流较多,为了满足客厅和厨房区域的用网需求,部署了一台Cetron AP100C V2;在楼梯和车库之间的转角处部署了一个墙面AP,保障车库的智能控制箱和楼梯的背景音乐分体式主机的网络需求。

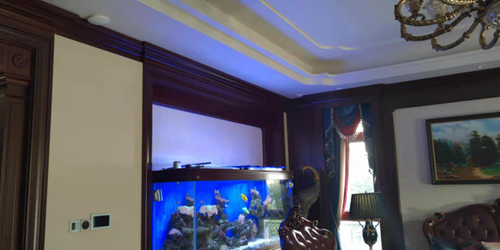

客厅吸顶AP部署

根据业主需求,主卧部署一个墙面AP;在会客区布有一个背景音乐分体式主机,这里空间较开阔,我们部署了一个墙面AP足以满足这一区域的用网需求。

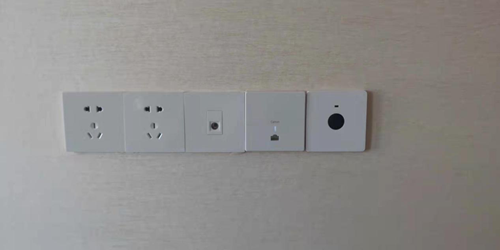

主卧墙面部署

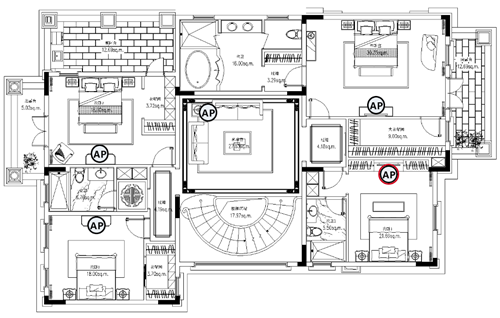

二楼部署图

二楼共布了5个AP,各个房间都基本达到了信号无死角全覆盖。主卫和楼梯这两个区域没有独立部署,但这两个区域网速也较快,信号较强。根据客户需求,在主卧部署了一个Cetron AP1000。

三楼的整体格局较为简单,根据业主需求我们在书房和游玩区域各部署了一个AP满足游玩区域、亲子区域和书房的用网需求。

使用效果及现场体验

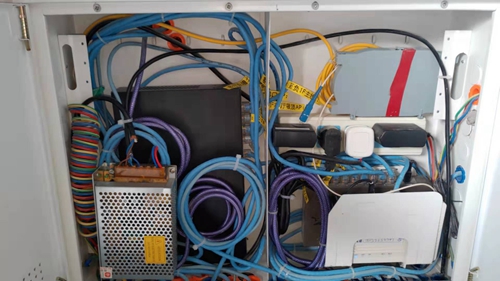

车库弱电箱

两层楼的弱电箱内布线都较整齐,各种网线打的标签清晰明了,一目了然,极大的方便了后期维护。

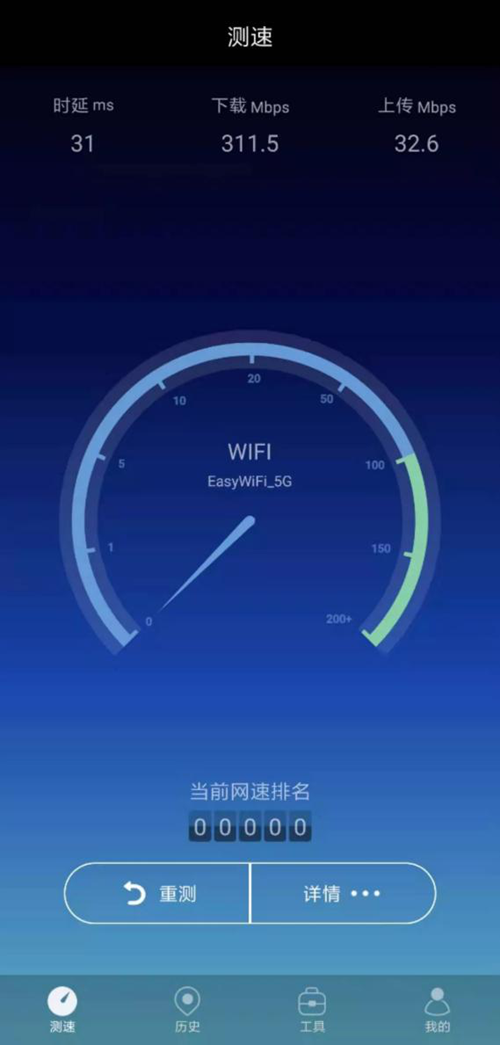

二楼主卧测速图

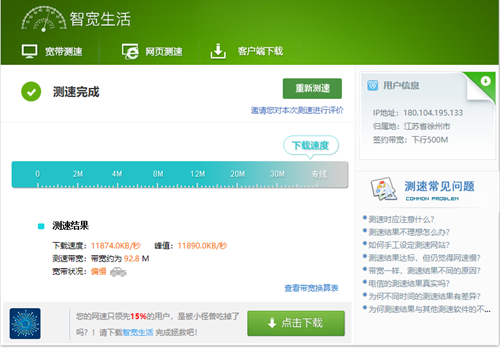

主机有线测速图

客户评价

整个方案在设计、部署、实施及最后交付过程中我们始终坚持客户至上,信号无死角全覆盖,信号强、网速快。客户对这次合作十分满意,对舒适100用心的服务也很满意。

施工现场

思创产品列表

Cetron  G1000S   1台

Cetron  AP100C V2  2台

Cetron  AP100S Plus   1台

Cetron  AP1000  1台

Cetron  AP100SE Plus   11台

Cetron  S2009G-PWR(PoE交换机)  2台
