案例丨广田打造恒丰碧桂园贵阳中心幕墙及玻璃采光顶系统制作

[导读] 甄选城市中心的恒丰碧桂园贵阳中心,以近380米的高度,重新丈量了贵阳的全球视野。项目以世界顶级建筑理念,打造超高摩天建筑群,集寰球商务、艺术住宅、顶级公寓、国际住宅、奢华酒店、尖端商业为一体。全LOW-E玻璃幕墙,糅合了最新的建筑及工程科技,迷人的景致及造型,仿佛和天空融为一体,项目建成后将成为贵阳的中心地标、商务王座。

项目背景:

甄选城市中心的恒丰碧桂园贵阳中心,以近380米的高度,重新丈量了贵阳的全球视野。项目以世界顶级建筑理念,打造超高摩天建筑群,集寰球商务、艺术住宅、顶级公寓、国际住宅、奢华酒店、尖端商业为一体。全LOW-E玻璃幕墙,糅合了最新的建筑及工程科技,迷人的景致及造型,仿佛和天空融为一体,项目建成后将成为贵阳的中心地标、商务王座。广田幕墙团队在此项目中承担1#楼单元式幕墙及玻璃采光顶系统的制作及安装,1#楼建筑高度为373.5米,幕墙面积为7.4万平方米。

设计理念:

项目的整个外墙系统设计基于提高本工程各系统的先进性,充分结合贵阳地区的实际气候条件,对本项目幕墙水密、气密、保温隔热等性能及安全、环保性的影响。经过周全的设计提高该项目的使用功能和舒适性,使业主充分体会到幕墙产品在现代精品建筑所发挥的重要作用。

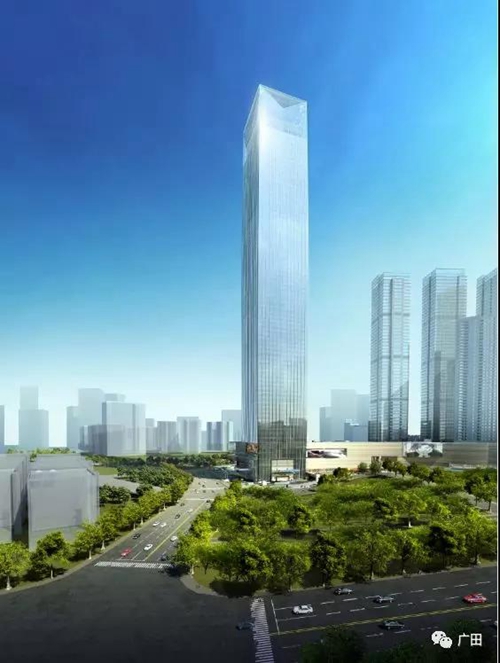

1#楼建筑外观

超高层建筑幕墙,以及四点不共面的空间四边形单元板块结构,给施工设计带来极大的困难与挑战:结构形式复杂、幕墙板块种类规格多、装饰条规格多、层高较高、跨度大,系统整体由下到上设计呈渐变,单元板块是四点不共面的空间四边形,塔冠内倾部位单元体为折角异形板块。需要BIM技术、深化设计和现场紧密结合,根据设计位置,进行测量放线、定点。

BIM技术的应用:

本项目从设计阶段直至完成幕墙工程全程采用BIM技术,同时竣工验收后为业主提供运维模型。基于BIM 模型对重点部位进行幕墙单元吊装方案模拟和预拼装等模拟工作,同时反映局部区域、复杂构件的安装情况,以三维可视化方式探讨及展示幕墙施工安装、加工等方案,准备定位预埋件、转接件、挂件等构件、提交幕墙系统构件工程量,以便材料加工、下料做参考,对施工中可能发生的软碰撞进行分析,提早解决相关的图纸及技术问题。

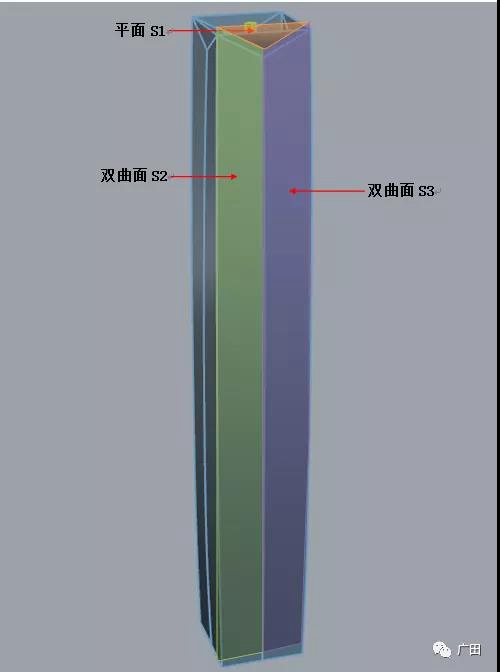

1#楼塔楼建筑模型

双曲面玻璃幕墙做法:

单元板块是四点不共面的空间四边形为本工程的重点、难点问题。通过系统的深化设计以及三维模拟,该系统设计为单元组装时玻璃为平面形式,现场安装时应先固定三点,通过对单元板板块的挂件施加外力,实现单元板块的弯曲,使幕墙整体效果更接近曲面,达到外观曲面造型效果要求,解决了设计施工难点,满足了建筑造型的需求。

塔冠内倾做法:

本工程塔冠内倾部位单元体为折角异形板块,板块的设计下料加工是本工程难点。优化设计后,采用立柱横梁分段搭接的连接方式,来实现此区域的造型需求。利用BIM三维建模模拟实施,分析得出准确的玻璃曲面夹角角度及结构参数数据,指导施工图设计、加工制作及施工安装。

为了确保项目工期及工程质量,广田幕墙团队加班加点高效完成设计计划,充分运用公司设备及配套技术,科技先导,创新工艺,为本工程提供强有力的技术保障。公司始终坚持以质量获得认可,以诚信得到信任,以效益赢得合作,秉持“用心装点世界”的企业宗旨,持续打造精品工程。
