案例 | 在500平米的四层楼中实现网络全覆盖,各种智能终端设备运行流畅不卡顿

[导读] 泷悦长安是北京市门头沟区永定镇新城长安街西延长线上的一座高端滨水城市英式建筑别墅社区,总占地近8.7万平方米,建筑面积达24.8万平方米。

案例提供:联电国际智能化技术(北京)有限公司

投稿工程师:李亚东

泷悦长安是北京市门头沟区永定镇新城长安街西延长线上的一座高端滨水城市英式建筑别墅社区,总占地近8.7万平方米,建筑面积达24.8万平方米。

项目位于长安街西延线南800米,东侧紧邻永定河;该项目是区域内唯一一个三面环山一面邻水的低密度社区,抬眼一看是定都阁,转头是莲石湖水,往远处是长安街。

珍稀千亩莲石湖风光国色,相映窗前

北京最大的湿地公园——莲石湖公园,紧紧环绕泷悦长安周边,步行十分钟即可融入到湖光山色的美景中。泷悦长安,在喧嚣大北京拥一湖之静,在莲石湖畔畅叙闲情,让生活宁静致远。

客户家是加地下室在内共六层楼的联排别墅,面积有500㎡,入户带宽为200M。在地下室设有天井,采光非常好,居住十分舒适。

整个项目采用了现代混搭的装修风格,加之设计中融入的东方特有沉稳,让整个空间充满着人文意蕴。

客户需求

客户家有500㎡,共四层楼,客户希望网络能实现全覆盖,家中各个房间的各种智能终端设备能运行流畅不卡顿。

无线部署方案

1.产品清单

Cetron G1000S Plus 1台

Cetron AP100C Plus 12台

Cetron AP100WP 1台

2.部署思路

该项目共有六层楼,拥有十分完善的无线Wi-Fi系统、电动窗帘系统、背景音乐系统、安防报警系统、视频监控系统、可视对讲系统等,对网络提出了极高的要求。

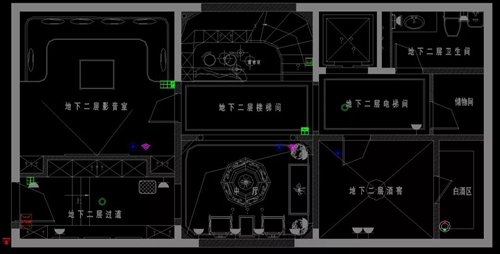

▲ 2B点位图

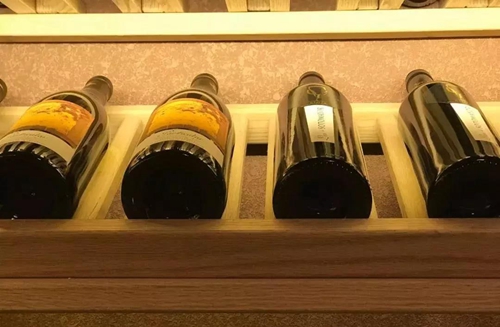

酒窖

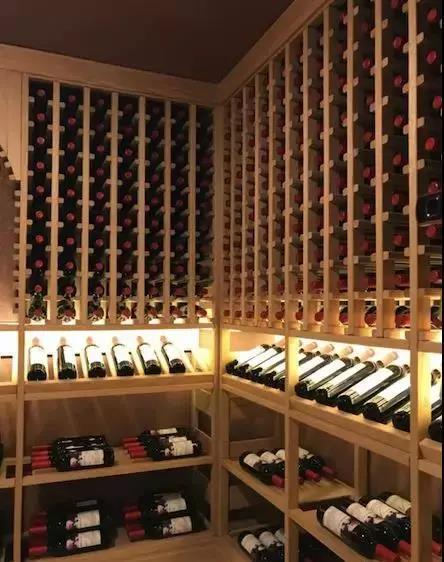

酒窖

这层楼拥有探测器、摄像机、感应器、温控智能面板等多种智能设备。在2B共部署了两个AP100C Plus,分别在影音室和中厅两个区域。在影音室部署的AP可以兼顾到过道这一区域,在中餐厅部署的AP可以兼顾酒吧区。

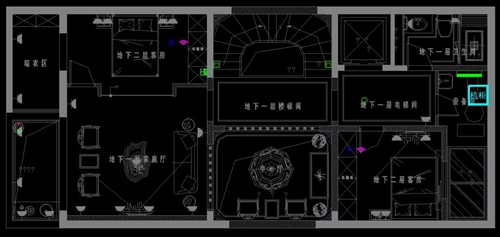

▲ 1B点位图

这层主要有两个客房、卫生间、家庭厅、中厅、电梯及楼梯间几个区域,安装了感应器、温控智能面板等智能设备。而两个吸顶AP部署在了两个客房满足日常上网需求。

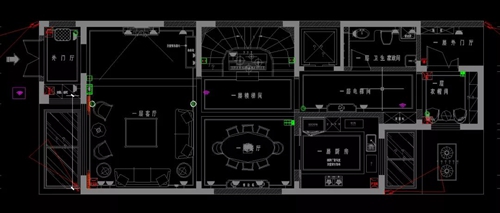

▲ 1F点位图

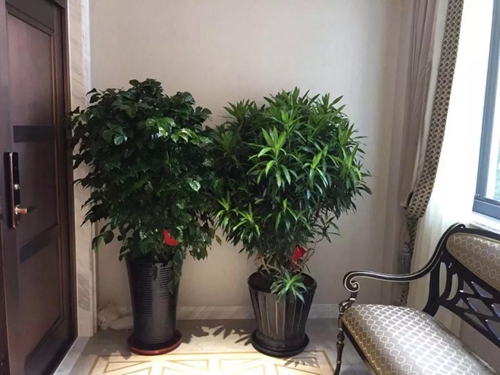

▲ 1F门厅

整个项目有20个感应器、17个幕帘探测器,这层就有5个感应器、6个探测器、4个摄像头,还有电动窗帘、吸顶音箱以及各类智能面板,对网络需求极大。

这层楼部署的两个AP100C Plus分别在电梯间和楼梯间两个地方。电梯间的AP可以覆盖两个衣帽间、门厅、厨房和卫生家政这些区域;另外一台可以覆盖餐厅、客厅及外门厅这几个区域。一台AP100WP部署在室外满足室外的几个摄像头和日常用网需求。

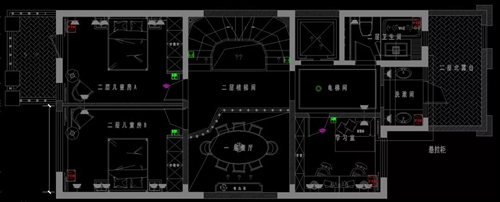

▲ 2F点位图

2F有两个儿童房、餐厅、学习室、卫生间和洗漱间几个区域。这层的AP部署在了A儿童房内,可以兼顾到B儿童房;另外一个部署在学习室满足日常用网需求。

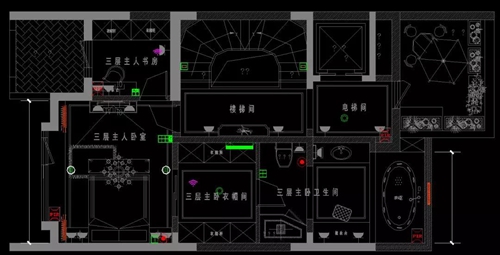

▲ 3F点位图

三楼也部署了两个AP一个在衣帽间,一个在书房。书房的AP可以覆盖到主卧,衣帽间的AP可以兼顾到卫生间。通过部署,日常用网可以十分流畅。

▲ 4F点位图

这层楼有一个休闲区、卫生间、卧室、储物间四个区域,格局简单,面积相对较小。AP部署在休闲区即可满足日常用网。

设计心得

在设计上,通过各个点位部署完全实现了全屋无死角覆盖。项目设计交付到现在已经运行一年了,在这期间客户没有反映有问题,客户十分满意。
