案例:欢乐华侨城,智享全宅Wi-Fi

Cetron2018智能家居网络设计方案大赛案例征集活动仍然火热进行中,欢迎广大集成商、设计师朋友们踊跃参与。

案例提供:成都朗华智能家居有限公司

投稿工程师:魏朝明

langhua2018112701

项目位于成都市金牛区欢乐谷华侨城东岸。该别墅整体建筑采用阶梯状排布,保证每户的通风、采光和景观资源的最大化利用,也可以让整体格局看起来更宽阔奢华;景观依然延续其一期的品质,以生态水系为主要景观。并且引入专属自行车道及健康步道,让健康的身心与自然相依相存。

langhua2018112702

该客户家是一栋4层的独栋别墅,面积有500平左右。出口是电信宽带,入户带宽为100Mbps。值得欢喜的是客户家很早就布好了网线,网线采用的是7类屏蔽网线((七类网线(CAT7)是ISO 7类/F级标准中最新的一种双绞线,它是一种屏蔽双绞线,传输速率是六类线和超六类线的2倍以上),为的就是能够高效、稳定、全面的运转全套智能灯控,智能影院,监控设备。

langhua2018112703

客户需求

1、网络全覆盖,任何死角都有Wi-Fi能上网;

2、所有智能设备都能快速上网,快速反应;

3、所有监控都能快速响应不延迟;

4、安装出来的效果要美观,AP尽量置于吊顶处。

无线覆盖方案

根据客户的要求对别墅制定无线覆盖方案,别墅分为四层,负一层为功能区,内置双车库、设备间、厨房、餐厅、智能影音室、桑拿房,还有一个休闲阳台。一层有客厅、卧室、鞋帽间、卫生间、休闲区和阳台、中间镂空满足水晶吊灯需求。二层主要是私密区,配置两个儿童房、老人房,每间卧室都有配置卫生间、书房。三层内置主卧,还有一间空闲卧室。书房接露台,退一步,徜徉于磅礴书海,进一步,流连于满园美景。

langhua2018112704

langhua2018112705

▼思创产品清单▼

1台G500SE Plus无线主机

4台AP100C V2无线AP

1台8口PoE交换机

▼点位图▼

langhua2018112706

▼部分AP安装效果图▼

langhua2018112707

一楼客厅过道天花顶

langhua2018112708

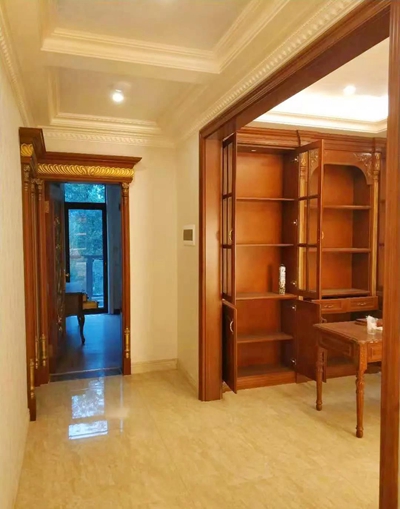

二楼过道天花顶

langhua2018112709

三楼过道天花顶

部分智能终端设备如下

langhua2018112713

langhua2018112710

智能影音室,空闲时刻约上三五个好友一起来润润喉咙,一展歌喉。

测试检验

langhua2018112711

无线部署方案不仅和家装风格完美搭配,在测速的时候也达到了良好效果(如图所示),监控等智能设备也能良好运行,不卡顿。

设计心得

客户家拥有各种智能家居终端,一套好的Wi-Fi方案对客户的智能体验很重要。客户家在早期弱电布线的时候,全部采用7类屏蔽网线,点位基本都预留在天花吊顶处。为了更好的实现网络全覆盖,我采用覆盖范围更广的吸顶AP,完美解决了客户的网络覆盖要求。

langhua2018112712
