案例:长江之滨3000平豪宅,实现全宅网络覆盖

Cetron2018智能家居网络设计方案大赛案例征集活动仍然火热进行中,欢迎广大集成商、设计师朋友们踊跃参与。

案例提供:武汉世创智能

投稿工程师:贺工

项目位于武汉市郊区,是一座自建的别墅。你很难想象,在长江之滨坐落了一栋如此华丽尊贵的府邸。千平的别墅与院落,给予空间上极大的开阔性和设计上的韵律感,彰显了浓厚的底蕴和尊贵风范。

si2018112601

整个住宅建筑面积3000多平米,房间有29间,包括10间卧室、各式风格的餐厅、品酒区、影院、佛堂等。还建有一个1000平米的私人游泳馆、一个300平米的花园院落、一个健身房和网球场。这座开阔恢弘的府邸,集古典高雅和现代智能于一体,要求全宅智能和Wi-Fi覆盖。这对于设备部署实施、网络规划等有着很大挑战。

别墅所选择的智能中控品牌来自Control4,集合安防监控、电动窗帘、智能影院、灯光等全方位智能集成系统,让室内充满现代化的智能气息。

网络设备品牌来自Cetron。主机选择的是G1000S Plus,可对64 台 AP100 系列无线 AP 进行管理,支持500个终端并发入网,性能足够强。在AP选型上,因室内厅房数量较多,我们以墙面AP为主;室外有花园、球场等开阔空间,我们以室外防水AP为主。墙面AP选用的是AP100S Plus,超薄亚克力白色面板,支持2.4GHz/5GHz 双频,单台AP可接64终端并发入网 。

入户宽带

电信专线100M

网络设备清单

1台G1000S Plus无线控制器

20台AP100S Plus墙面AP

6台AP100WP室外AP

游泳馆网络规划

别墅的主人在室外另建有一座1000多平的智能化的私人游泳馆。泳池入口处安装有定制化场景的智能面板,可以控制馆内的背景音乐系统、电动升降帘等。围绕着泳池四周,安装了4台专业吸顶音箱和8台壁挂式专业音箱。

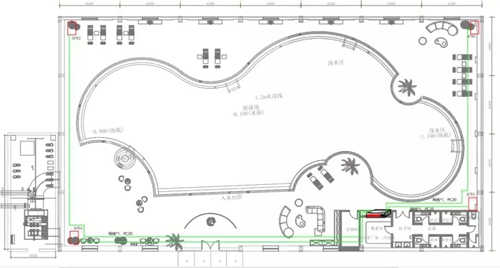

si2018112602

(部署4个室外AP)

si2018112603

我们在泳馆四个角的位置各部署了一台AP100WP,增益天线设计,可定向覆盖 200m 远的终端,足以为这个开阔区域提供全面的Wi-Fi覆盖,支撑馆内的整套智能系统有效运行。

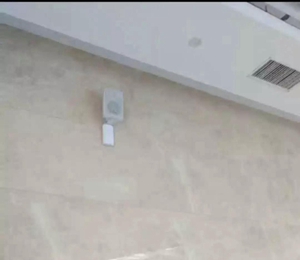

si2018112604

AP100WP

夏日宁静的夜晚,跳入泳池中,感受浸透全身的清凉和舒适。在如此开阔的场馆中,抬头望向色彩变幻的绚烂灯带,耳边回响着美妙的旋律,仿佛置身于一个新的世外桃源。

一层网络规划

si2018112605

(部署8个墙面AP,2个室外AP)

别墅一层网络部署分室外和室内,室外有一个300平米的院落和网球场。使用了一台室外AP进行网络覆盖。

si2018112606

(后院花园一角)

当清晨的第一缕阳光洒下,在后院的花园中漫步着,犹如置身在莫奈的《韦特伊莫奈花园》里,与大自然融为一体,别有一番浪漫风情。或看部电影,或听首歌曲,在院子里也能享受Wi-Fi带来的美好。

室内主要是客厅、多间卧室和餐厅。每一间卧室都设有智能按键面板,可控制灯光,音乐;设置阅读模式、睡眠模式、晨起模式。周末的早晨,当温暖的阳光透过房间,家庭背景音乐系统开始工作了,它唱着轻柔的旋律,唤醒还在睡梦中的老人和孩子。我们在每个房间都部署了一台墙面AP,确保网络通畅,有效承载智能设备的通信。

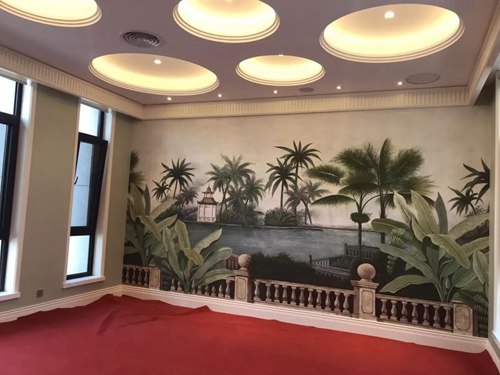

si2018112607

客厅一角

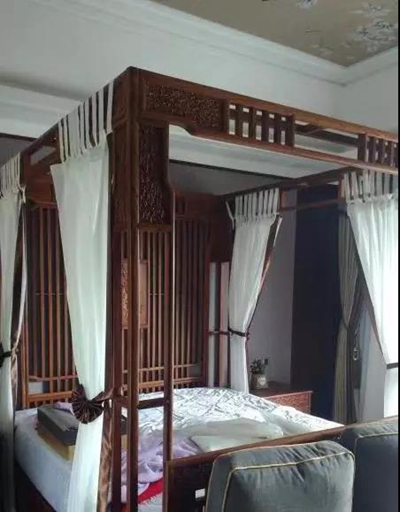

si2018112608

中式卧室

餐厅区域包括早餐厅、西餐厅、中餐厅及厨房,十分华丽。根据用餐场景的不同,可设置不同的用餐模式。我们在面积较大、使用频率较高的西餐厅和中餐厅中分别部署了一台面板AP,保障用餐期间可以随时手机上网或者观看IPTV电视直播。si2018112609



二层网络规划

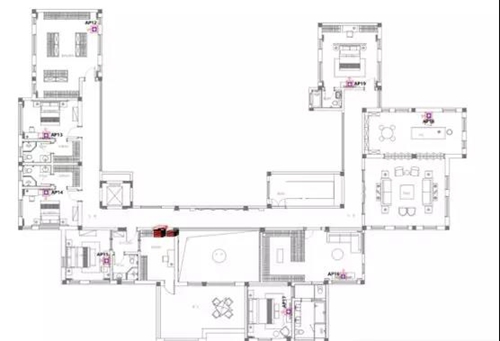

si2018112610

(部署8个墙面AP)

二层以卧室为主,另有书房两间,小客厅一间。我们的规划依旧是每个房间必部署一台墙面AP,共计8个AP100S Plus,保障无线网络全部覆盖。

三层网络规划

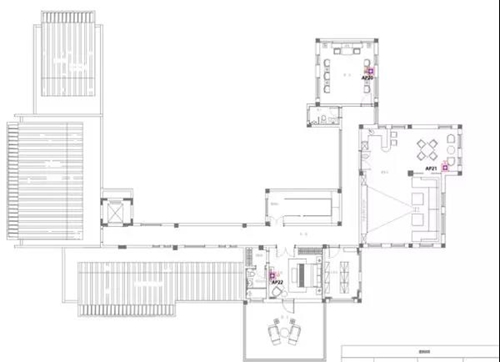

si2018112611

(部署3个墙面AP)

三层是最高层,其主要使用区间为客房、影音室和佛堂。在每个房间里我们分别部署了一台AP,现场测量进行信道分配。

影音室的装饰设计极富浪漫情怀。头顶是一片星海,当灯光亮起,音乐缓缓流淌,顷刻间仿佛置身在浩渺的星河之中,繁星闪烁,如梦如幻。

si2018112612

si2018112613

这里也是家中孩子们最喜欢的场所。美好的周末,一家人一起看一场轻松欢乐的电影,温馨幸福。而稳定高速的网络支持正有效的保障了这美妙的视听体验。

“一花一世界,一树一菩提。”点上一炷香,在佛堂里静静盘坐,体会这份久违的宁静。

地下室网络规划

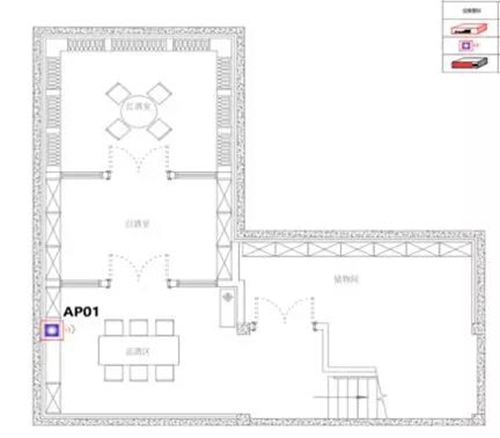

si2018112614

(部署1个墙面AP)

地下室面积较小,主要是私人窖酒和储物间。相较储物间,酒窖对网络的需求更大。其中,品酒区作为一个小型的来宾接待区域,有无线上网的需要。在这里,我们部署了一台AP100S Plus,实现Wi-Fi覆盖。

弱电柜设备部署

si2018112615

si2018112616

二楼的弱电柜里,整齐的安装排列着Control4智能主机设备、交换机、控制器等。Cetron G1000S Plus部署其中,为整个别墅的智能系统运行提供强大的网络承载。

设计实施心得

这个项目从智能系统到网络系统,非常庞大复杂,前后有半年的时间,几乎我每周都在现场安装和调试。客户别墅29间房,我们一共部署了一台主机,26个AP,及多台交换机。很多时候伴随着现场施工的改动,我们需要反复测量数据,勘察准确位置,才能接近最理想的效果。

很欣慰我们的付出获得了客户的肯定。最后完工的效果非常好,设备良好的融入了整体装修风格中,无论是智能的体验,还是上网的效果,都达到了理想的预期。十分感谢客户的信任和肯定,选择世创智能,我们必不负所托。

si2018112617
